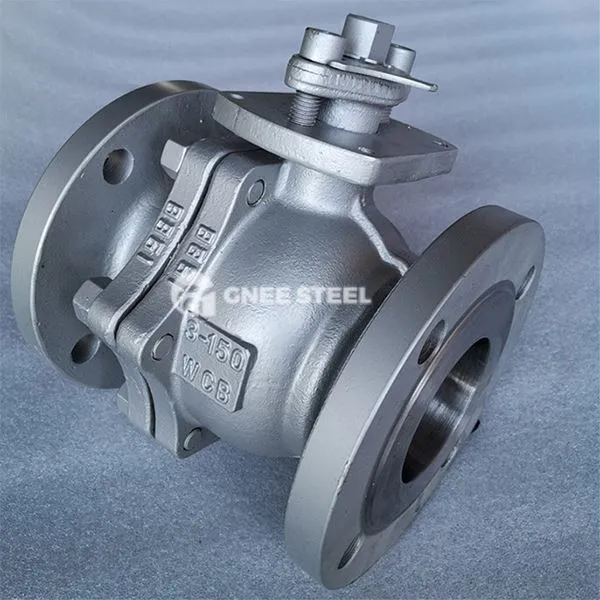

CS بال والو کی تفصیل
کاربن اسٹیل بال والو کاربن اسٹیل سے بنا ایک والو ہے (جیسے Q235 ، 20#، 45#) مرکزی مواد کے طور پر۔ یہ بال 90 ڈگری کو گھوماتے ہوئے پائپ لائن میڈیا کے کاٹنے ، تقسیم اور بہاؤ کی سمت کنٹرول کا احساس کرسکتا ہے۔ بنیادی اجزاء میں بال ، والو سیٹ ، والو اسٹیم اور سیلنگ اسمبلی شامل ہیں۔
ورکنگ اصول: پائپ لائن کے ساتھ منسلک ہونے پر بال ہول مکمل طور پر کھلا ہوتا ہے ، اور یہ 90 ڈگری گھومنے کے بعد عمودی طور پر بند ہوجاتا ہے۔ آپریٹنگ ٹارک چھوٹا ہے اور افتتاحی اور بند ہونا تیز ہے۔
typic ٹائپیکل ڈھانچہ:
full فل بور ڈیزائن: بہاؤ کی مزاحمت کو کم کریں ، جو اعلی بہاؤ میڈیا (جیسے خام تیل ، پانی) کے لئے موزوں ہے۔
se سیلنگ فارم : فلوٹنگ گیند والو سیٹ (پی ٹی ایف ای\/دھات کی مہر) کو دبانے کے لئے درمیانے درجے کے دباؤ پر انحصار کرتی ہے ، اور رساو کی شرح آئی ایس او 5208 بی گریڈ سے کم یا اس کے برابر ہے۔
مواد اور درجہ بندی
mater ماد .ی ساخت
کاربن مواد: لو کاربن اسٹیل (C سے کم یا اس کے برابر {{0}}}. 25 ٪) : جیسے Q235 ، اچھی سختی ، آسان پروسیسنگ ، کم دباؤ والے منظرناموں کے لئے موزوں ؛ amedium میڈیم کاربن اسٹیل (0.25 ٪
CS بال والو تفصیلات
- سائز: 1\/2 "-12"
- دباؤ: 150 ایل بی ، 300 ایل بی ، 600 ایل بی
- میڈیا: پانی ، گیس ، تیل ، تیزاب
- آپریشن: ہینڈل ، گیئر باکس
- درجہ حرارت: -29-150 سینٹی گریڈ
- ڈیزائن کا معیار: API 608
- آمنے سامنے معیاری: ansi B16. 0
- Flange end.: Ansi B16.5
- معائنہ: API 598
- OEM اور مخلص خدمت
CS بال والو
