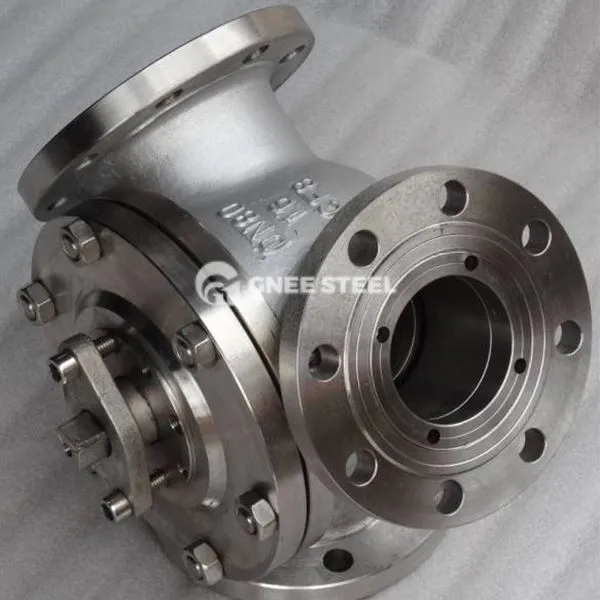

flanged 3- وے بال والوز

فلانج تھری وے بال والو ایک والو ہے جو درمیانے موڑ ، سنگم یا بہاؤ کی سمت کو تین طرفہ پائپ لائن ڈیزائن کے ذریعے تبدیل کرنے کا احساس کرتا ہے۔ اس کی بنیادی ڈھانچہ میں تین ٹکڑوں والی والو باڈی (بائیں والو باڈی ، دائیں والو کا احاطہ ، درمیانی والو باڈی) اور ٹی قسم/ایل قسم کی گیند پر مشتمل ہے۔ یہ فلانج کے ذریعے پائپ لائن سے جڑا ہوا ہے ، اور میڈیم کے بہاؤ کی سمت کو کنٹرول کرنے کے لئے گیند 90 ڈگری گھومتی ہے۔ بنیادی خصوصیات میں شامل ہیں:

تھری وے فلو چینل: پیچیدہ پائپ لائن سسٹم کے ل suitable موزوں ٹی قسم (تین طرفہ موڑ) یا ایل قسم (دائیں زاویہ الٹ) ڈھانچے کی حمایت کرتا ہے۔

ماڈیولر والو باڈی: تھری ٹکڑا فلانج کنکشن ڈیزائن ، مہروں کو جدا کرنے اور برقرار رکھنے اور اسے تبدیل کرنے میں آسان ہے۔

مہر کی شکل: نرم مہر (PTFE ، ربڑ) یا سخت مہر (سخت مصر) ، رساو کی سطح ANSI VI کی سطح تک پہنچ جاتی ہے۔

ورکنگ اصول اور کارکردگی کے فوائد
‌ ورکنگ اصول:
tytett-type tee‌: درمیانے درجے کے موڑ یا اختلاط (جیسے کیمیائی ری ایکٹر کو کھانا کھلانا) حاصل کرنے کے لئے بال چینل تین طرفہ بندرگاہ کے ساتھ منسلک ہے۔ ‌l-type Tee‌: گیند inlet اور آؤٹ لیٹ سمتوں کو تبدیل کرنے کے لئے 90 ڈگری گھومتی ہے ، جو درمیانے بہاؤ کی سمت سوئچنگ (جیسے صفائی پائپ لائنوں کی دو طرفہ فلشنگ) کے لئے موزوں ہے۔ performance کارکردگی کے فوائد:
lowlowlow بہاؤ کے خلاف مزاحمت ‌: مکمل قطر کا ڈیزائن ، سیال کے خلاف مزاحمت کا گتانک سیدھے پائپ کے قریب ہے ، جس سے نظام کے دباؤ میں کمی کو کم کیا جاسکتا ہے۔ flum مولی-فلو کنٹرول: ایک ہی والو پائپ لائن لے آؤٹ کو آسان بنانے ، موڑ ، سنگم یا الٹانے کو حاصل کرسکتا ہے۔ ‌ فاسٹ رسپانس: دستی/نیومیٹک ڈرائیو 1 سیکنڈ کھولنے اور بند ہونے سے کم یا اس کے برابر کی حمایت کرتی ہے ، جو اعلی تعدد آپریشن کے منظرنامے کے لئے موزوں ہے۔



flanged3- طریقہبال والوز



selection انتخاب کی تجاویز:

بہاؤ کی سمت کی ضروریات ‌: ٹی قسم کے بہاؤ کے موڑ/ضم ہونے کے لئے موزوں ہے ، اور ایل ٹائپ فلو سمت سوئچنگ کے لئے وقف ہے۔
medium میڈیم کی خصوصیات: ذرات پر مشتمل سیالوں کے لئے ، سخت مہریں یا ٹنگسٹن کاربائڈ لیپت گیندوں کا انتخاب کریں۔
flaflange معیارات: پائپ لائن فلانج کی وضاحتیں (جیسے HG/T20592 ، ASME B16.5) ‌ سے میچ کریں۔

تنصیب کی وضاحتیں:

والو باڈی کی خرابی کی وجہ سے رساو کو روکنے کے لئے فلانج بولٹ کو توازن سے توازن سے سخت کرنے کی ضرورت ہے۔
آس پاس کے سامان کے ساتھ مداخلت سے بچنے کے لئے والو اسٹیم آپریٹنگ اسپیس (90 ڈگری سے زیادہ یا اس کے برابر) ریزرو کریں۔
