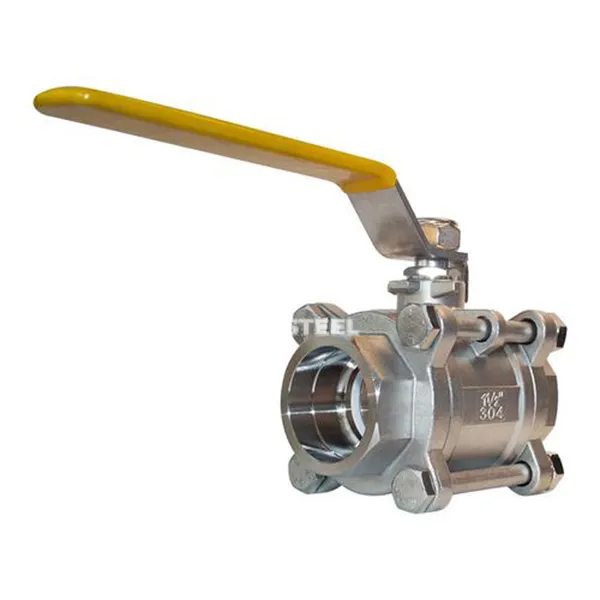

ساکٹ ویلڈ بال والو

skot ساکٹ ویلڈنگ بال والو ‌ ساکٹ ویلڈنگ کے ذریعہ پائپ لائن سے جڑا ہوا ہے۔ اس کے افتتاحی اور اختتامی حصے سرکلر چینلز کے ساتھ دائرہ ہیں۔ میڈیم کو آن اور آف کیا جاسکتا ہے یا بہاؤ کی سمت 90 ڈگری گھوماتے ہوئے کنٹرول کی جاسکتی ہے۔ یہ بنیادی طور پر پانی ، تیل ، گیس اور سنکنرن مائعات (جیسے تیزاب اور الکلیس) کے پائپ لائن سسٹم میں استعمال ہوتا ہے۔ دباؤ کی حد عام طور پر 1 ہوتی ہے۔

بنیادی ڈھانچہ اور خصوصیات
‌ والو باڈی ڈیزائن ‌

‌ کنکشن کا طریقہ: ساکٹ ویلڈنگ (ایس ڈبلیو) کنکشن اپنایا گیا ہے ، جو ASME B16.11 معیار ، انسٹال کرنے میں آسان اور عمدہ سگ ماہی کے مطابق ڈھال لیا گیا ہے۔ materatory‌: والو باڈی زیادہ تر 304/316L سٹینلیس سٹیل یا ڈوپلیکس اسٹیل سے بنا ہے ، جس میں سنکنرن کی مضبوط مزاحمت ہے اور یہ کام کرنے کے پیچیدہ حالات جیسے سلفر پر مشتمل میڈیا کے لئے موزوں ہے۔ st سٹرکچرل فارم: thy تھری پیس: اس میں ایک والو باڈی ، ایک والو کور ، اور ایک والو ڈسک پر مشتمل ہے ، جو جدا ہونا اور برقرار رکھنا آسان ہے (جیسے Q61F قسم) ؛ بور بور/کم بور ‌: مکمل بور ڈیزائن دباؤ کے نقصان کو کم کرتا ہے ، اور کم بور ڈھانچہ محدود جگہ والے مناظر کے لئے موزوں ہے۔
‌
سگ ماہی اور ڈرائیو سسٹم ‌
se سیلنگ کی قسم:
soft سافٹ سیل ‌: پی ٹی ایف ای یا ربڑ والو سیٹ ، اے این ایس آئی VI تک رساو کی سطح ، صاف سیالوں کے لئے موزوں ہے۔
ہارڈ سیل: اسٹیلائٹ 6 ، ذرہ پہننے اور اعلی درجہ حرارت (450 ڈگری سے کم یا اس کے برابر) کے خلاف مزاحم۔
drive ڈرائیو موڈ: دستی ، نیومیٹک یا الیکٹرک ایکچوایٹر ، نیومیٹک ردعمل کا وقت 0. 05 سیکنڈ سے کم یا اس کے برابر ، ریموٹ کنٹرول کی حمایت کرتا ہے۔

سائز: 1/2 "- 2}" ، dn 15 - dn 50 ملی میٹر

دباؤ کی درجہ بندی: کلاس 1550/600/800/1500/2500 ایل بی

والو باڈی کا مواد: A105 ، F304 ، F304L ، F316 ، F316L ، 4A ، F51 ، وغیرہ۔

آپریٹڈ: لیور ، گیئر یا نیومیٹک ، ہائیڈرولک اور الیکٹرک ایکچوایٹر

میڈیا: گیس ، تیل ، پانی ، تیزاب

کنکشن فارم: تھریڈڈ ، ایس ڈبلیو ، بی ڈبلیو ختم ہوتا ہے۔

چینل: سیدھے قسم کے ذریعے

معیارات:

ڈیزائن: ASME B16.34 / BS 5351۔

آمنے سامنے: کارخانہ دار کا معیار۔

اختتام کا اختتام: کارخانہ دار کا معیار۔

تھریڈڈ اینڈ: ASME B1.20.1.

ساکٹ ویلڈنگ اور بی ڈبلیو اختتام: ASME B16.11۔

ٹیسٹ: API 598/BS 6755۔

فائر سیف ٹیسٹ: API 597/API 6FA۔



ساکٹ ویلڈ بال والو



درخواستیں
پیٹرو کیمیکل: 316L والو باڈی + سخت مہر کے امتزاج کا استعمال کرتے ہوئے ، قدرتی گیس پائپ لائن (Q41F -160 P قسم) کاٹنے سے ؛
توانائی اور طاقت: پگھلے ہوئے نمک انرجی اسٹوریج سسٹم کا درمیانے سوئچنگ ، ​​درجہ حرارت مزاحمت 450 ڈگری /دباؤ مزاحمت 32MPA ؛
دواسازی اور کھانا: SUS316 پالش والو باڈی + نرم مہر ، سینیٹری سرٹیفیکیشن کی ضروریات کو پورا کرنا ؛
واٹر ٹریٹمنٹ: ہائی پریشر سیوریج ٹریٹمنٹ ایجنٹ کے علاوہ ، اعلی تعدد کھولنے اور بند ہونے کے لئے موزوں (100 سے زیادہ یا اس کے برابر ، 000 اوقات کی زندگی)۔
