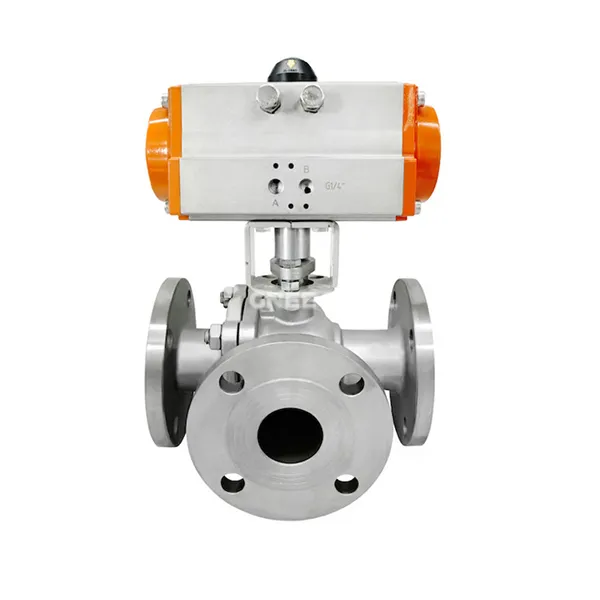

تین طرفہ نیومیٹک بال والو

تھری وے نیومیٹک بال والو ایک خودکار والو ہے جو میڈیم موڑ ، سنگم یا بہاؤ کی سمت سوئچنگ کے حصول کے لئے نیومیٹک ایکچوایٹر کے ذریعہ گھومنے کے لئے والو کور کو چلاتا ہے۔ اس کو بنیادی طور پر دو اقسام میں تقسیم کیا گیا ہے: ایل قسم اور ٹی ٹائپ ، گیس ، مائع ، بھاپ اور درمیانے درجے کے کنٹرول کے منظرناموں کے لئے موزوں ہے۔

‌l-type‌: دو عمودی چینلز (جیسے A → B یا A → C) کو مربوط کرنے کے لئے والو کور 90 ڈگری کو گھوماتے ہوئے بہاؤ کی سمت کو تبدیل کیا جاتا ہے ، جو درمیانے بہاؤ کی سمت سوئچنگ کی ضروریات کے لئے موزوں ہے۔ tyte-type‌: تینوں چینلز ایک دوسرے سے منسلک ہوسکتے ہیں یا آزادانہ طور پر بند ہوسکتے ہیں ، درمیانے درجے کے سنگم (A+B → C) یا موڑ (A → B+C) کی حمایت کرتے ہیں ، اور پیچیدہ پائپ لائن سسٹم کے لچکدار کنٹرول۔

کلیدی ڈیزائن کی خصوصیات ‌
st سٹرکچرل آپٹیمائزیشن ‌: body جسم اور سیل ‌: فل بور فلو چینل ڈیزائن (DN15 ~ DN1000) ، اختیاری PTFE (-30 ~ 180 ڈگری) یا پی پی ایل (-30 ~ 250 ڈگری) نشست کی مہر کے لئے ، ANSI کلاس VI‌ تک رساو کی سطح ؛ imp نیومیٹک ایککٹیوٹیٹر: ڈبل اداکاری (5 ~ 7 بار گیس کا ماخذ) یا سنگل ایکٹنگ (جب دباؤ ختم ہوجاتا ہے تو خودکار ری سیٹ) کی حمایت کرتا ہے ، آئی ایس او 5211 پلیٹ فارم اڈاپٹر پوزیشنر ، حد سوئچ اور دیگر لوازمات کے ساتھ مربوط۔ innovative Design‌: qu کوک کی تنصیب کا ڈھانچہ: مخروط محدب رنگ اور HAFF کلیمپ رنگ کے امتزاج کے ذریعے ، فلانج/کلیمپ کنکشن کو جلدی سے کلیمپ اور جدا کیا جاسکتا ہے (جیسے DN50 ~ DN600 منظر) ‌ ؛ prot پروٹیکشن ماڈیول: کچھ ماڈلز میں بلٹ میں مقناطیسی پلگنگ پلیٹ اور موسم بہار میں دوبارہ ترتیب دینے کا طریقہ کار ہوتا ہے تاکہ وہ استعمال میں نہ ہونے پر فلانج انٹرفیس میں نجاست کو جمع ہونے سے بچائے۔

تکنیکی پیرامیٹرز اور سلیکشن پوائنٹس



GNEE تھری وے نیومیٹک بال والو



درخواستیں

کیمیائی/توانائی:
اعلی درجہ حرارت بھاپ ڈائیورژن کنٹرول (ٹی ٹائپ ، پی این 16 ، پی ٹی ایف ای مہر) ؛
ایسڈ بیس میڈیم کنفلوینس سسٹم (ایل قسم ، 316L والو باڈی)۔
کھانا/دواسازی:
سینیٹری پائپ لائن سی آئی پی کی صفائی (کلیمپ کوئیک انسٹال ، RA سے کم یا اس کے برابر 0. 8μm سطح کی پالش) ؛
پانی کا علاج/کان کنی:
کثیر جہتی گندگی کی نقل و حمل (ربڑ کی لکیر والی والو باڈی ، اینٹی پارٹیکل پہننے کا ڈیزائن)۔
