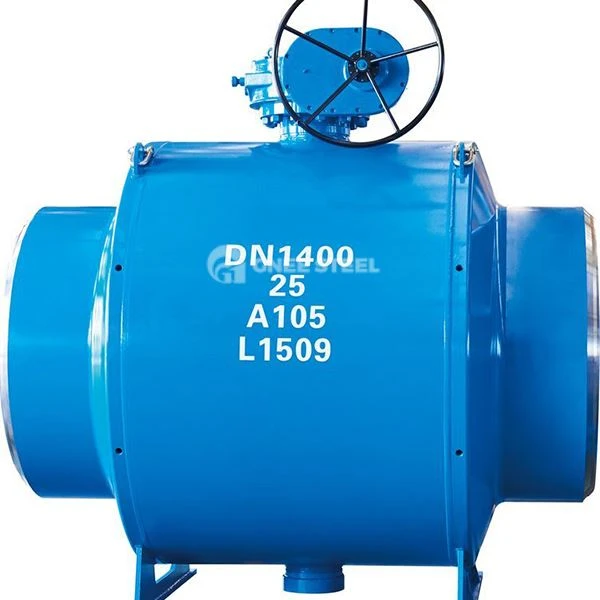

ویلڈیڈ اینڈ مکمل طور پر ویلڈیڈ بال والو ایک قسم کا بال والو ہے جو ویلڈنگ ، فلانج ، یا تھریڈڈ کنکشن کا استعمال کرتا ہے ، جس میں برائے نام قطر کی حد NPS 2 "سے 48" (DN50 سے DN1200) اور کلاس 150 سے 2500 کی دباؤ کی درجہ بندی شامل ہے۔ یہ {{13} 38 سے 38 ڈگری سے 38 ڈگری کے لئے موزوں ہے۔ F304 ، F316 ، وغیرہ ، اور کاربن فائبر سے تقویت یافتہ PTFE مواد سے بنی ایک سگ ماہی شکل۔
والو میں مائع دخول کی جانچ کے تابع ویلڈنگ نالیوں کے ساتھ ایک لازمی جعلی اسٹیل ویلڈیڈ جسم کی خصوصیات ہے۔ کاربن اسٹیل کے اجزاء الیکٹرو لیس نکل چڑھانا سے گزرتے ہیں۔ یہ آئینے - پالش سٹینلیس سٹیل کی گیند ، پری لوڈ شدہ موسم بہار کی سیٹ کی انگوٹھی ، اور ایک دھچکا - پروف اسٹیم ڈھانچہ ، معاون دستی ، کیڑے گیئر ، الیکٹرک ، یا نیومیٹک آپریشن سے لیس ہے۔ ڈبل - نشست کا ڈیزائن آزاد سیال کٹ آف کی اجازت دیتا ہے ، جس سے ڈبل بلاک اور خون بہہ رہا ہے۔ سنگل - ویلڈ ڈھانچہ مینوفیکچرنگ کے عمل اور سگ ماہی کی وشوسنییتا کو بہتر بناتا ہے۔ مصنوعات API 608 اور API 6D جیسے ڈیزائن کے معیارات کی تعمیل کرتی ہے ، جس میں ASME B16.5 وضاحتوں کے مطابق کنکشن ختم ہوتا ہے۔
تفصیلات
سائز کی حد اور دباؤ کی کلاس
2 "سے 48" تک سائز (DN50-DN1200)
150lbs سے 2500lbs تک دباؤ (PN16-PN420)
ڈیزائن کے معیارات
معیار کے مطابق ڈیزائن / تیاری
API 6D ؛ ASME B16.34 ؛ DIN 3357 ؛ EN 13709 ؛ GB/T12237 ؛ BS5351
معیار کے مطابق آمنے سامنے (طول و عرض)
ASME B16.10 ؛ EN 558-1 GR . 14 (DIN 3202-F4) ؛ DIN 3202-F5 ؛ DIN 3202-F7 ؛ BS5163
معیار کے مطابق طول و عرض
ASME B16.5 ؛ EN 1092-1 ؛ BS4504 ؛ DIN2501 ؛
ASME B16.5 (2 "~ 24") اور ASME B16.47 سیریز A / B (26 "اور اس سے اوپر) کلیمپ / حب کی درخواست پر ختم ہوجاتی ہے۔
معیارات کے مطابق جانچ کرنا
API 598 ؛ API 6D ؛ EN 12266-1 ؛ EN 1074-1 ؛ ISO5208
ایکٹیویٹر آپشن
پسٹن ایکچوایٹرز (نیومیٹک ، گیس - اوور - تیل اور الیکٹرو - ہائیڈرولک) ؛
مکینیکل گیئر (یا بغیر گیئر کے) کے ساتھ برقی ایکچوایٹرز ؛
مکینیکل گیئر کے ساتھ دستی ایکچوایٹرز ؛
لیورز ، ہینڈ وہیلز
تعمیراتی مواد
کاربن اسٹیل
A105 ، C22.8/ P250GH (1.0460/ 1.0432)
کم درجہ حرارت کاربن اسٹیل (ایل ٹی سی):
ASTM A350 LF2 ، TSTE355 / P355QH1 (1.0571 / 1.0566)
مصر دات اسٹیل:
ASTM A350 LF1/LF3/LF5/LF6/LF9/LF787
اعلی درجہ حرارت اسٹیل (کروم مولی)/مصر دات اسٹیل:
ASTM A182 F1 ، 15MO 3 16 MO3 (1.5415)
ASTM A182 F11 ، 13 CRMO 4 4/ 13CRMO4-5 (1.7335)
ASTM A182 F22 ، 10CRMO 9 10} / 11CRMO9-10 (1.7383 / 1.7380)
ASTM A182 F91 ، x10crmovnb9-1 (1.4903)
Austenitic سٹینلیس سٹیل/مصر دات اسٹیل:
ASTM A182 F304 X5CRNI1810/ X5CRNI18-10 (1.4301)
ASTM A182 F304L X2 CRNI 19 11 (1.4306)
ASTM A182 F316 X5CRNIMO 17 12 2 / X5CRNIMO17-12-2 (1.4401)
ASTM A182 F316L X2 CRNIMO 17 13 2 / X2CRNIMO17-12-2 (1.4404)
ASTM A182 F316 TI X6 CRNIMOTI 17 12 2 / X6CRNIMOTI17-12-2 (1.4571)
ASTM A182 F321 X6 CRNITI 18 10 /x6crniti18-10 (1.4541)
ASTM A182 F347 X6CRNINB1810/ X6CRNITI18-10C (1.4550)
ASTM A182 F44 (6MO) (1.4547)
ASTM A182 F20*(مصر 20#)
فیریٹک - آسٹینیٹک / ڈوپلیکس / سپر ڈوپلیکس سٹینلیس سٹیل:
ASTM A182 F51 ، X2 CRNIMON 22 5 3 / X2CRNIMON2-5-3 (1.4462)
ASTM A182 F52 ، (1.4460)
ASTM A182 F53 ، x2crnimocun 25.6.3 (1.4410)
ASTM A182 F55 ، X2CRNIMOCUWN 25.7.4 (1.4501)
ASTM A182 F60 ، (1.4462)
دوسرے مواد
مصر 20 ASTM B462 / UNS N08020
مونل 400 / UNS N04400 ASTM B564-N04400 / A494 M35-1 NICU30FE (2.4360)
نکل مصر 904L / UNS N08904 X1NICRMOCU25.20.5 (1.4539)
انکیل 625 /UNS N06625 /ASTM B564-N06625 /ASTM A494-CW6MC
NICR22MO9NB (2.4856)
Concel 825 /UNS N08825 /ASTM B564-N08825 /A494 CU5MCUC (2.4858)
NICR21MO (2.4858)
خصوصیات:
مکمل طور پر ویلڈیڈ بال والو بیرونی رساو کو یقینی بناتا ہے۔
اعلی مشینی درستگی کی ضمانت دیتے ہوئے ، گیند اعلی درجے کے کمپیوٹر معائنہ کے سازوسامان کی نگرانی کے تحت مشینی - ہے۔
چونکہ والو باڈی میٹریل پائپ لائن مادے سے مماثل ہے ، اس لئے کوئی تناؤ کا عدم توازن نہیں ہے ، اور یہ زلزلے یا زمینی ٹریفک کی وجہ سے ہونے والی خرابی کی مخالفت کرتا ہے۔ پائپ لائن عمر بڑھنے کے خلاف بھی مزاحم ہے۔
سگ ماہی کی انگوٹھی RPTFE مواد سے بنی ہے جس میں 25 ٪ کاربن پر مشتمل ہے ، جس سے 100 ٪ لیک - پروف کارکردگی (0 ٪ رساو) کو یقینی بناتا ہے۔
براہ راست تدفین ویلڈیڈ بال والو کو بڑے والو چیمبروں کی تعمیر کے بغیر زیر زمین دفن کیا جاسکتا ہے۔ زمین پر صرف چھوٹے ، اتلی کنویں کی ضرورت ہے ، جس سے تعمیراتی اخراجات اور منصوبے کے وقت میں نمایاں کمی واقع ہوتی ہے۔
والو جسم کی لمبائی اور اسٹیم اونچائی کو پائپ لائن کی تعمیر اور ڈیزائن کی ضروریات کے مطابق ایڈجسٹ کیا جاسکتا ہے۔
گیند کو انتہائی اعلی صحت سے متعلق تیار کیا گیا ہے ، جس میں بغیر کسی مداخلت کے ہموار اور آسان آپریشن کو یقینی بنایا گیا ہے۔
اعلی - کوالٹی خام مال سے بنا ، یہ PN25 کے اوپر دباؤ کا مقابلہ کرسکتا ہے۔
صنعت میں اسی طرح کی مصنوعات کے مقابلے میں ، والو باڈی زیادہ کمپیکٹ اور جمالیاتی اعتبار سے خوش کن ہے۔
عام آپریٹنگ حالات میں ، خدمت کی زندگی 20 سال سے زیادہ ہے۔
