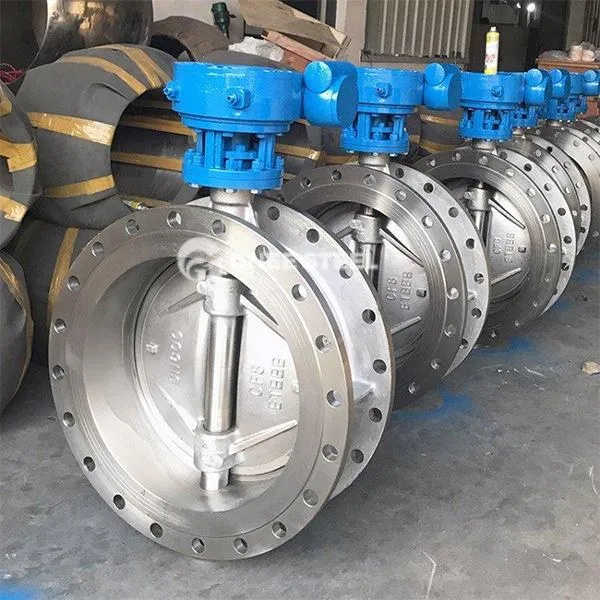

فلانجڈ ٹرپل آفسیٹ تتلی والوز

فلانجڈ ٹرپل آفسیٹ تیتلی والو ایک اعلی کارکردگی کا والو ہے جس میں فلانج کنکشن اور تین جہتی سنکی ڈھانچے کا امتزاج ہوتا ہے ، جو اعلی درجہ حرارت اور اعلی دباؤ ، سنکنرن میڈیا اور سخت کام کے حالات کے لئے ڈیزائن کیا گیا ہے۔ اس کی بنیادی خصوصیت ساختی جدت کے ذریعہ صفر رساو اور لمبی زندگی کو حاصل کرنا ہے ، مندرجہ ذیل ایک تفصیلی تجزیہ ہے:

1. بنیادی ساختی خصوصیات
تین جہتی سنکی ڈیزائن:
پہلا سنکی: اسٹیم محور تتلی پلیٹ کے بیچ سے انحراف کرتا ہے ، جو کھلنے اور بند ہونے کے دوران سگ ماہی کی سطح کے رگڑ اور لباس کو کم کرتا ہے۔
دوسری سنکیچیت: اسٹیم محور پائپ کی سنٹر لائن سے آفسیٹ ہوتا ہے ، جس سے سگ ماہی کے اثر کو بڑھانے کے لئے خود کو سخت کرنے والی قوت تشکیل دی جاتی ہے۔
تیسرا سنکی: سگ ماہی کی سطح مخروطی بیولڈ ڈیزائن کو اپناتی ہے ، صرف اس وقت جب تتلی کی پلیٹ اور والو سیٹ سے رابطے کو بند کرتے ہو ، تاکہ دھات کی سخت مہر (10 پی پی ایم سے کم یا اس کے برابر) کے صفر رساو کو حاصل کیا جاسکے۔
فلانج کنکشن:
والو باڈی اور پائپ لائن کو مضبوط کنکشن اور آسان بے ترکیبی اور بحالی کو یقینی بنانے کے لئے فلانج بولٹ کے ذریعہ طے کیا جاتا ہے۔
اعلی درجہ حرارت اور اعلی دباؤ کے اثرات کو اپنانے کے لئے فلانج سگ ماہی کی سطح کو سخت کھوٹ یا لچکدار گریفائٹ جامع پرت کے ساتھ منظر عام پر لایا جاسکتا ہے۔
2. کارکردگی کے فوائد
سگ ماہی اور دباؤ کی مزاحمت:
دو طرفہ سگ ماہی: سگ ماہی کی سطح کا شنک زاویہ رگڑ زاویہ سے چھوٹا ہے ، جو ریورس پریشر کے اثرات کو برداشت کرسکتا ہے ، اور بار بار کھلنے اور بند کرنے کے منظرناموں کے لئے موزوں ہے۔
کلاس 600 (PN100) تک دباؤ کی درجہ بندی ، درجہ حرارت کی حد -196 ڈگری ~ +600 ڈگری کا احاطہ کرتی ہے۔
لمبی زندگی اور کم دیکھ بھال:
نشست کی زندگی 100 سے زیادہ ہے ، 000 سوراخ اور بندش ، کوئی لچکدار مہر کی خرابی کی پریشانی ، اور 3-5 سالوں کے بحالی کے وقفے۔
سگ ماہی کی سطح سیمنٹ کاربائڈ اوورلے (جیسے اسٹیلائٹ) یا دھات کے ٹکڑے ٹکڑے شدہ ڈھانچے سے بنی ہے ، جو رگڑنے اور کوڑے مارنے کے خلاف مزاحم ہے۔



فلانجڈ ٹرپل آفسیٹ تتلی والوز
