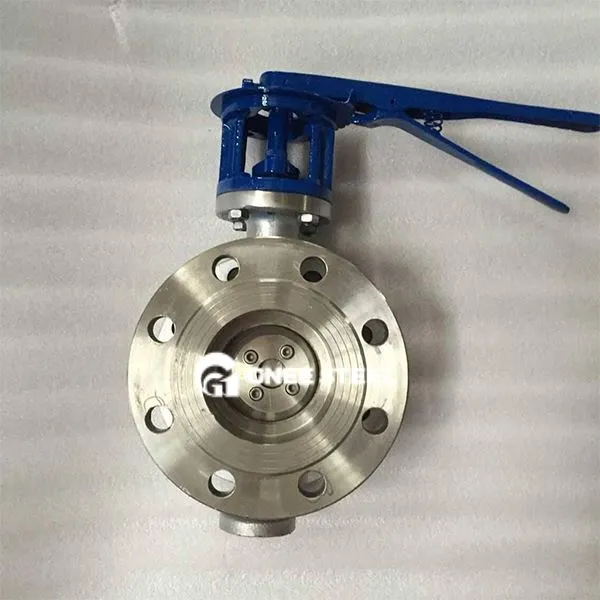

دستی تتلی والو

دستی تیتلی والو ایک والو ہے جو تتلی پلیٹ کو دستی طور پر گھوماتے ہوئے سیال کے بہاؤ کو کنٹرول کرتا ہے۔ اس کے بنیادی اجزاء میں والو باڈی ، تتلی پلیٹ ، والو اسٹیم اور مہر شامل ہیں ، جو پانی ، گیس ، بھاپ اور پاؤڈر میڈیا کنٹرول کے منظرناموں کے لئے موزوں ہیں۔

body جسم اور تتلی کی پلیٹ: جسمانی مواد: بنیادی طور پر کاسٹ آئرن ، کاربن اسٹیل ، سٹینلیس سٹیل (3 0 4/316l) ، جس میں PN1 کی دباؤ کی درجہ بندی ہے۔ but بٹر فلائی پلیٹ ڈیزائن: ڈسک کے سائز کا تتلی کی پلیٹ محور کے گرد {0 ڈگری ~ 90 ڈگری گھومتی ہے ، اور جب مکمل طور پر کھلا (دباؤ ڈراپ 0.05 سے کم یا اس کے برابر ہوتا ہے) تو بہاؤ کی مزاحمت چھوٹی ہوتی ہے ، جو بڑے بہاؤ کے ضابطے کے لئے موزوں ہے۔ selseal فارم: ‌ لاسٹک مہر (جیسے EPDM ، PTFE): رساو کی سطح ANSI کلاس VI تک پہنچتی ہے ، قابل اطلاق درجہ حرارت -20 ڈگری ~ 150 ڈگری ؛ met میٹل مہر (سخت مصر دات اوورلی): درجہ حرارت کی مزاحمت 550 ڈگری سے کم یا اس کے برابر ہے ، جو ذرات یا اعلی درجہ حرارت پر مشتمل درمیانے درجے کے لئے موزوں ہے۔

درجہ بندی اور ماڈل تالیف

کنکشن کی درجہ بندی:

ویفر قسم (جیسے D71X): جڑنا بولٹ ، کمپیکٹ ڈھانچے کے ذریعہ پائپ فلانگس کے مابین کلیمپڈ۔

فلانج کی قسم (جیسے D341X): دونوں سروں پر فلانگس ، DN50 ~ DN2600 پائپوں کے لئے موزوں ہیں۔

ماڈل تجزیہ (مثال کے طور پر D343H -16 C لے):

ڈی: تتلی والو کیٹیگری ؛

3: کیڑا گیئر ڈرائیو ؛

4: فلانج کنکشن ؛

3: تین-سینٹرک ڈھانچہ ؛

H: مصر دات اسٹیل مہر ؛

16: برائے نام دباؤ 1.6MPA ؛

سی: اسٹیل والو باڈی کاسٹ کریں۔



GNEE دستی تتلی والو



درخواستیں
