پاؤڈر تتلی والو کی تفصیل

پاؤڈر تیتلی والو ایک والو ہے جو خاص طور پر پاؤڈر اور دانے دار مادے پہنچانے والے نظام میں استعمال ہوتا ہے۔ اس کو والو پلیٹ کو گھوماتے ہوئے پائپ لائن کے افتتاحی اور اختتامی کنٹرول کا احساس ہوتا ہے۔ اس میں اچھی سگ ماہی ، پہننے کے خلاف مزاحمت اور ہلکے وزن کی خصوصیات ہیں۔ یہ بڑے پیمانے پر سیلوس ، نیومیٹک پہنچانے ، کیمیائی صنعت اور فوڈ پروسیسنگ میں استعمال ہوتا ہے۔

بنیادی پیرامیٹرز اور ساختی خصوصیات
بنیادی ڈیزائن:

والو باڈی میٹریل: کاسٹ ایلومینیم کھوٹ (ہلکا پھلکا) یا 304/316L سٹینلیس سٹیل (سنکنرن مزاحم) ، روٹری والو پلیٹ پولیمر پہننے سے بچنے والے مواد (جیسے این بی آر ، پی ٹی ایف ای) کو اپناتی ہے۔
cail سیلنگ فارم: نرم مہر (ربڑ یا پولیمر مواد) ، جو پاؤڈر ذرہ رساو کی روک تھام کی ضروریات کے لئے موزوں ہے۔
‌ ڈرائیو وضع: دستی ، نیومیٹک (CP101/CP126 ایکچوایٹر) یا الیکٹرک ، تیز رفتار افتتاحی اور بند ہونے کی حمایت کرتے ہیں۔

پاؤڈر تتلی والو تفصیلات

اشیا پیرامیٹر	fosd -05	fosd -10	fosd -16	fosd -30	fosd -60	fosd -125	fosd -250	fosd -400
آؤٹ پٹ ٹورک	50nm	100nm	160nm	300nm	600nm	1250nm	2500nm	4000nm
درجہ بند سفر کا وقت	20S	15S/30S			30S/60S	100S	100S	100S
گردش کا زاویہ	0 ڈگری -90 ڈگری	0 ڈگری -90 ڈگری	0 ڈگری -90 ڈگری	0 ڈگری -90 ڈگری	0 ڈگری -90 ڈگری	0 ڈگری -90 ڈگری	0 ڈگری -90 ڈگری	0 ڈگری -90 ڈگری
ورکنگ کرنٹ	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
طاقت شروع کرنا	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
موٹر پاور	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
وزن	3 کلوگرام	5 کلوگرام	5.5 کلو گرام	8 کلوگرام	8.5 کلوگرام	15 کلوگرام	15.5 کلوگرام	16 کلوگرام
طاقت	AV220V ، AC24V ، AC110V ، AV220 ، AC380 ، DC24V (اختیارات کا انتخاب کریں)
موصلیت کے خلاف مزاحمت	100m/500vdc
دباؤ برداشت کرنا	1500 خالی ، ایک منٹ
inbraking تحفظ	آئی پی 65 / آئی پی 67
تنصیب کا زاویہ	360 ڈگری کوئی زاویہ
برقی مداخلت	ایک جی 1/2 سی این سی او ، ایک پاور ہڈی کنکشن پورٹ ، ایک سگنل وائر کنکشن پورٹ
محیط نمی	-30 ڈگری سے +60 ڈگری

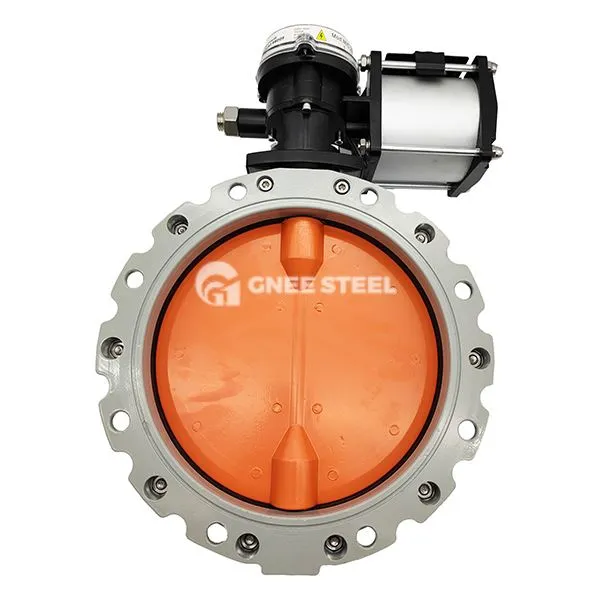

پاؤڈر تتلی والو

درخواستیں

پاؤڈر میٹریل ہینڈلنگ:
مادوں کو روکنے کے لئے کشش ثقل کا استعمال کرتے ہوئے ، سیلوس اور ڈبے کے نچلے حصے میں ان لوڈنگ۔

مادی بیک فلو کو روکنے کے لئے سکرو کنویر آؤٹ لیٹ یا نیومیٹک پہنچانے والی پائپ لائن۔

صنعتی فیلڈ:

سیمنٹ اور کیمیائی پاؤڈر مکسنگ سسٹم ، کھرچنے والے میڈیا کے خلاف مزاحم۔

فوڈ گریڈ کے کام کرنے کے حالات (جیسے دودھ کا پاؤڈر اور نشاستے) سینیٹری سٹینلیس سٹیل والو باڈی کا استعمال کرتے ہیں اور فوری انسٹال کنکشن کلیمپ کرتے ہیں۔

انتخاب اور تنصیب کی وضاحتیں

سلیکشن پوائنٹس:
جب انتہائی کھرچنے والے ذرہ میڈیا پر مشتمل ہوتا ہے تو ، جیمنگ اور پہننے کو کم کرنے کے لئے مائل والو سیٹ + پولیمر والو پلیٹ ڈھانچے کو ترجیح دی جاتی ہے۔

نیومیٹک پہنچانے والے نظام کو تیز رفتار ردعمل کو یقینی بنانے کے لئے نیومیٹک ایکچوایٹر (دباؤ {{0}}}. 4 ~ 0.6 MPa) کے ساتھ ملاپ کرنے کی ضرورت ہے۔
‌
تنصیب کی ضروریات:
افقی تنصیب کا تقاضا ہے کہ مادی جمع اور مہر کی ناکامی سے بچنے کے لئے والو پلیٹ گردش محور کشش ثقل کی سمت کے لئے کھڑا ہو۔

فلانج کنکشن مختلف میڈیا کی سگ ماہی کی ضروریات کو پورا کرنے کے لئے دھات کے سرپل زخم گسکیٹ یا فوڈ گریڈ سلیکون پیڈ کا استعمال کرتا ہے۔
