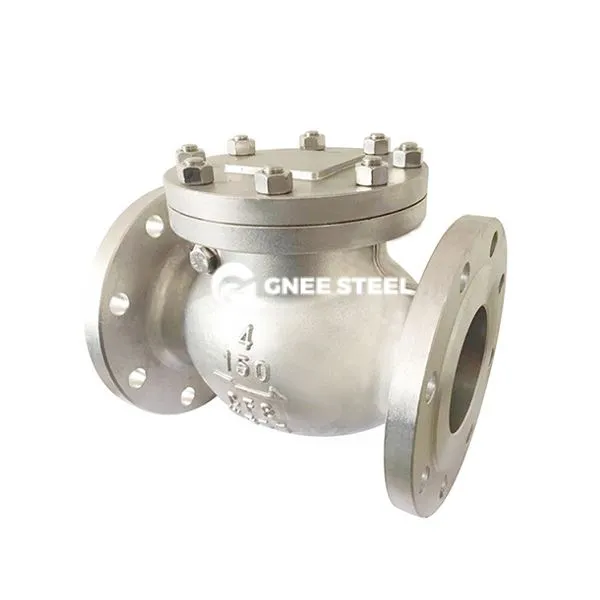

کاربن اسٹیل اے این ایس آئی 150 سوئنگ چیک والو کی تفصیل
کاربن اسٹیل اے این ایس آئی 150 سوئنگ چیک والو ایک خودکار والو ہے جو پائپ لائن میں سیال کے بیک فلو کو روکنے کے لئے میڈیم کے اپنے دباؤ کے ذریعہ والو ڈسک کے افتتاحی اور بند ہونے کو کنٹرول کرتا ہے۔
والو باڈی کاربن اسٹیل (جیسے ASTM A216 WCB) سے بنا ہے ، اور دباؤ کی سطح ANSI 15 0} معیار (تقریبا 2.0 MPa کے برائے نام دباؤ کے مطابق) سے ملتی ہے ، جو درمیانے اور کم دباؤ کی صورتحال کے لئے موزوں ہے۔
st سٹرکچرل خصوصیات swing ڈیزائن: والو ڈسک ایک مقررہ محور کے گرد گھومتی ہے ، آگے کے بہاؤ میں کھلتی ہے ، اور ریورس فلو میں کشش ثقل یا درمیانے درجے کے دباؤ سے جلدی سے بند ہوجاتی ہے۔ مکمل بور فلو چینل: ہموار چینل سیال کی مزاحمت کو کم کرتا ہے اور کم بہاؤ کی شرح اور بڑے قطر کی پائپ لائنوں کے لئے موزوں ہے۔
GNEE کاربن اسٹیل ANSI 150 سوئنگ چیک والو کی تصریح
|
آئٹم
|
والو
|
|
درخواست
|
تیل اور گیس ، تیل اور گیس کی صنعت ، pepetrocemical ، کیمیائی پروسیسنگ ، دواسازی ، کھانا اور مشروبات ، پانی کی صفائی اور بہت کچھ۔
|
|
بندرگاہ کا سائز
|
DN20 ~ DN1200 ملی میٹر
|
|
وارنٹی
|
24 ماہ
|
|
اصل کی جگہ
|
ہینن ، چین
|
|
طاقت
|
کوئی نہیں
|
|
میڈیا کا درجہ حرارت
|
عام درجہ حرارت ، اعلی درجہ حرارت ، کم درجہ حرارت
|
|
برانڈ نام
|
gnee
|
|
ساخت
|
چیک کریں
|
|
میڈیا
|
تیل اور گیس ، بھاپ ، پانی۔ کیمیائی وغیرہ۔
|
|
اپنی مرضی کے مطابق مدد
|
OEM ، ODM ، OBM
|
|
جسمانی مواد
|
جعلی کاربن اسٹیل ، جعلی CF8/CF8M سٹینلیس سٹیل
|
|
بال مواد
|
جعلی کاربن اسٹیل ، جعلی CF8/CF8M سٹینلیس سٹیل
|
|
اسٹیم میٹریل
|
جعلی سٹینلیس سٹیل ، وغیرہ۔
|
|
نشست کا مواد
|
اسٹیلائٹ ، ٹنگسٹن کاربائڈ کے ساتھ پی ٹی ایف ای یا دھات کی مہر
|
|
اختتامی کنکشن
|
فلانج ، ویلڈیڈ ، ساکٹ ویلڈ اور تھریڈڈ
|
|
ڈیزائن کا معیار
|
API 6D ، API 608 ، API 607 ، ASME B16.34 ، ASME B16.25
|
|
سرٹیفیکیشن
|
API 6D ، API 607 ، API 598 ، ANSI/ASME B16.34 ، CE ، JIS ، DIN ، BS
|
|
ایم او کیو
|
1 یونٹ
|
GNEE کاربن اسٹیل ANSI 150 سوئنگ چیک والو
درخواست:
- پیٹروکیمیکل: تیل یا سنکنرن میڈیا کو واپس آنے سے روکنے کے لئے ریفائنری پائپ لائنز ، ری ایکٹر آؤٹ لیٹس۔
- توانائی کا نظام: بوائلر بھاپ آؤٹ لیٹ ، تھرمل نیٹ ورک ، تاکہ اعلی درجہ حرارت اور اعلی دباؤ والے میڈیا کے غیر مستقیم بہاؤ کو یقینی بنایا جاسکے۔
- پانی کا علاج: شٹ ڈاؤن کے دوران پانی کے ہتھوڑے کے اثرات سے بچنے کے لئے پانی کا نظام ، پمپ آؤٹ لیٹ گردش کرنا۔
تنصیب اور بحالی کے مقامات
تنصیب کی ضروریات
فلو کنٹرول: والو باڈی پر تیر کی سمت میڈیم کے بہاؤ کی سمت کے مطابق ہونا چاہئے۔ جب عمودی طور پر انسٹال ہوتا ہے تو ، درمیانے درجے سے نیچے سے اوپر تک بہہ جانا چاہئے۔
مدد اور تعی .ن: پائپ لائن کے وزن کی وجہ سے والو جسم کی خرابی یا رساو سے بچنے کے لئے بڑے قطر والے والوز کی ضرورت ہوتی ہے۔
بحالی کی سفارشات
والو گہا میں نجاستوں کو باقاعدگی سے صاف کریں ، والو ڈسک گھومنے والے شافٹ اور سگ ماہی کی سطح کے پہننے کے چکنا کی جانچ کریں۔ سخت مہر کو تبدیل کرنے کی ضرورت ہے اگر اسے 1 ملی میٹر سے زیادہ پہنا جائے۔
