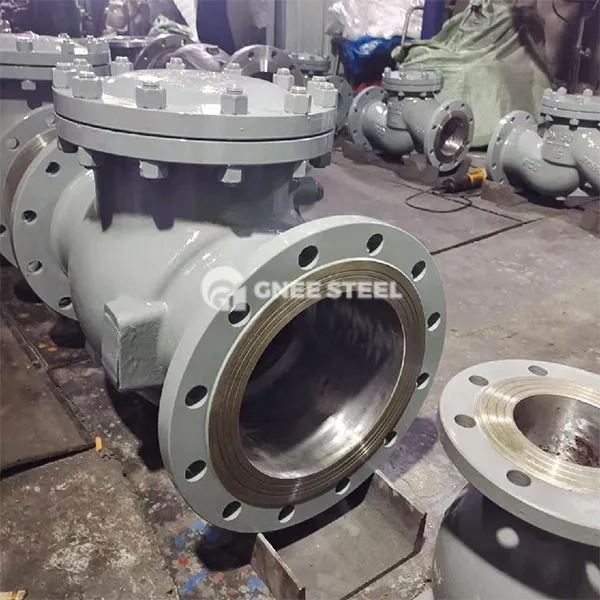

کاسٹ اسٹیل flanged سوئنگ چیک والو

کاسٹ اسٹیل فلانج سوئنگ چیک والو ایک طرفہ فلو کنٹرول والو ہے جس میں سوئنگ والو ڈسک کا ڈھانچہ اور کاسٹ اسٹیل باڈی میٹریل ہے ، جو فلانج کنکشن کے ذریعے پائپ لائن پر طے ہوتا ہے۔

ساخت اور تکنیکی پیرامیٹرز
والو جسم کا ڈھانچہ:
fflange کنکشن: والو باڈی کے inlet اور آؤٹ لیٹ سروں کو flange ڈیزائن کیا گیا ہے (ANSI B16.34 معیار کے مطابق) ، DN15 ~ DN600 پائپوں کے لئے موزوں ہے۔
swing سوئنگ والو ڈسک: والو ڈسک ایک جھولی کرسی بازو کے ذریعے والو شافٹ سے منسلک ہے ، جس کو 360 ڈگری قدرے معاوضہ دیا جاسکتا ہے تاکہ یہ یقینی بنایا جاسکے کہ سگ ماہی کی سطح مضبوطی سے فٹ بیٹھتی ہے۔
verly اس کے ساتھ منسلک ڈیزائن: تمام افتتاحی اور اختتامی حصے والو کے جسم میں بنائے گئے ہیں ، جس میں بیرونی رساو پوائنٹس اور اعلی حفاظت نہیں ہے۔



کاسٹ اسٹیل flanged سوئنگ چیک والو



درخواست دہندگان
پیٹروکیمیکل انڈسٹری: اعلی درجہ حرارت کا تیل پائپ لائن ، ری ایکٹر آؤٹ لیٹ بیک فلو کی روک تھام ؛
پاور سسٹم: بوائلر بھاپ پائپ لائن ، ہائی پریشر کولنگ واٹر گردش سسٹم ؛
صنعتی پانی کا علاج: بڑے بہاؤ کے پانی کی فراہمی کا نظام ، سیوریج پمپ آؤٹ لیٹ بیک فلو کی روک تھام۔

سلیکشن پوائنٹس
دباؤ مماثل:
روایتی کام کے حالات کے ل P ، PN16 ~ 40 کاسٹ اسٹیل والو باڈی کو منتخب کریں ، اور الٹرا ہائی پریشر (جیسے PN160) کو کروم-مولبڈینم اسٹیل مواد میں اپ گریڈ کرنے کی ضرورت ہے۔
میڈیم موافقت:
ذرہ پر مشتمل میڈیا کو سخت کھوٹ کی سرفیسنگ کے ساتھ سگ ماہی کی سطح کا انتخاب کرنے کی ضرورت ہے۔
سنکنرن سیالوں (جیسے کمزور ایسڈ اور الکلائن میڈیا) کو پی ٹی ایف ای کے ساتھ کھڑا کرنے یا سٹینلیس سٹیل سیلنگ سطحوں کا استعمال کرنے کی سفارش کی جاتی ہے۔
تنصیب کی ضروریات:
بہاؤ کی سمت کنٹرول: والو کے جسم پر نشان زد "لو ان اور ہائی آؤٹ" کے مطابق سختی سے انسٹال کریں۔ ریورس انسٹالیشن سے والو ڈسک کو بند ہونے کا سبب بنے گا۔
فلانج سگ ماہی: فلانج سطح کی سگ ماہی کو یقینی بنانے کے لئے تنصیب کے دوران دھات کے سرپل زخم گسکیٹ یا گریفائٹ گاسکیٹس کو انسٹال کرنے کی ضرورت ہے
