فلینج ٹیلٹنگ ڈسک چیک والو کی والو ڈسک ایک تتلی کی شکل والی مائل ڈسک ہے جو والو شافٹ پر لگی ہوئی ہے۔ والو سیٹ ایک خاص تیرتی، لچکدار دھات کی سخت سگ ماہی کی قسم ہے، جو اس بات کو یقینی بناتی ہے کہ والو سیٹ خود بخود والو ڈسک کے ساتھ اپنی پوزیشن کو ایڈجسٹ کر سکتی ہے۔ والو سیٹ کی سگ ماہی سطح ایک مائل شنک کا حصہ ہے، اور والو سیٹ اور والو ڈسک کے درمیان بننے والی سگ ماہی لائن تقریبا ایک بیضوی وکر ہے۔ اس وکر کے ہوائی جہاز اور والو فلو چینل کی سینٹر لائن لائن کے درمیان زاویہ 60 ڈگری ہے۔ تقریباً بیضوی سیلنگ لائن کا لمبا محور مخروطی محور کے ساتھ ایک سنکی زاویہ بناتا ہے، مطلب یہ ہے کہ شنک کا محور جہاں والو سیٹ کی سیلنگ سطح واقع ہے اور والو باڈی فلو چینل کی سنٹر لائن لائن 15 کا دوسرا سنکی زاویہ بناتی ہے۔ ڈگری ~ 20 ڈگری والو ڈسک گردش کے محور کا محور بھی اسی کے مطابق منسلک ہے۔
tilting ڈسک چیک والو تفصیلات
مین پیرامیٹر کی تفصیلات
ڈیزائن اور تیاری: API594، API 6D، JB/TB8937؛
آمنے سامنے اور آخر سے آخر تک: API594,API6D,DIN3202,JB/T8937;
پریشر درجہ حرارت کی درجہ بندی: ASME B16.34،DIN2410،GB/T9124،HG20625،SH3406،JB/T74؛
معائنہ اور ٹیسٹ: API598، JB/T9092؛
پائپ فلینج: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47۔
مصنوعات کی رینج
جسمانی مواد: کاربن سٹیل، سٹینلیس سٹیل، مصر دات سٹیل، کانسی
برائے نام قطر: 2"~24"(DN50~DN600)
اختتامی کنکشن: آر ایف، آر ٹی جے، بی ڈبلیو
دباؤ کی حد: Class150~ 2500(PN16~PN150)
کام کرنے کا درجہ حرارت: {{0}ºC~+560ºC

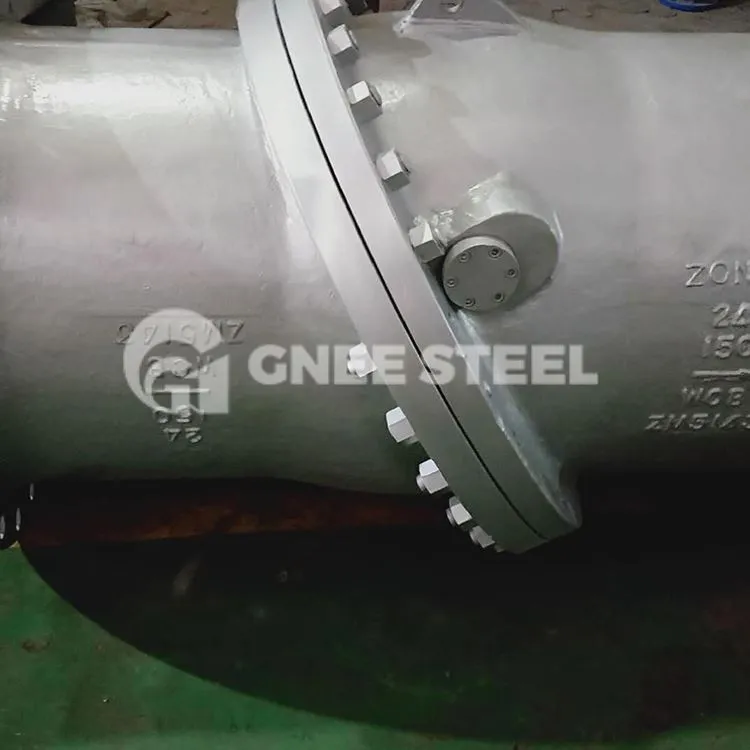

Flanged Tilting ڈسک چیک والوز
عمومی سوالات
1. آپ کا MOQ کیا ہے؟
ہمارا MOQ عام طور پر 1 پی سی ہے۔
2. آپ کی ترسیل کا وقت کیا ہے؟
ہماری ترسیل کا وقت تقریباً 25-30 دن ہے۔
3. آپ کی ادائیگی کی شرائط کیا ہیں؟
ہم T/T، 100% L/C، ویسٹرن یونین وغیرہ کو قبول کرتے ہیں۔
4. کیا آپ مفت نمونے فراہم کر سکتے ہیں؟
عام طور پر، ہم مفت نمونے پیش کرتے ہیں، لیکن گاہک مال برداری کی قیمت برداشت کرتے ہیں۔
