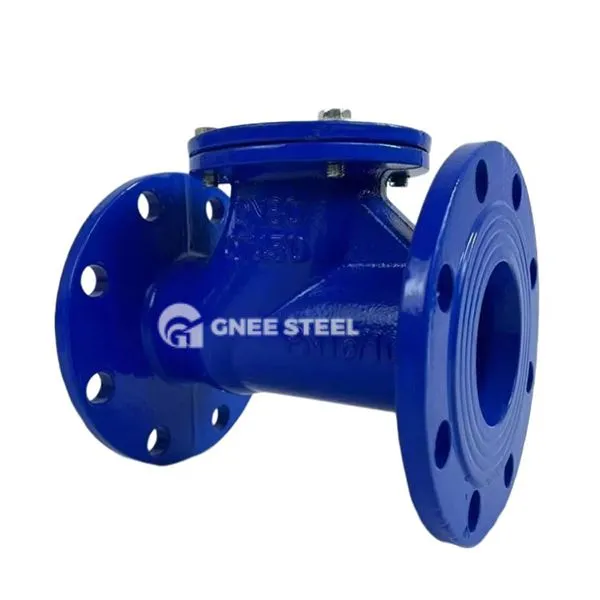

ربڑ چیک والو

‌ربڑ چیک والو ‌ ایک قسم کا خودکار والو ہے جس میں ربڑ ڈسک کے ساتھ بنیادی سگ ماہی عنصر ہوتا ہے۔ یہ درمیانے درجے کے ایک طرفہ بہاؤ کو حاصل کرنے اور بیک فلو کو روکنے کے لئے سیال کے دباؤ کے ذریعے کھولنے اور بند ہونے کو کنٹرول کرتا ہے۔ اس میں مختلف قسم کے عام نام ہیں جن میں مختلف اطلاق کے منظرنامے ہیں ، جن میں:

‌ ڈک بل والو ‌: اس کا نام اس لئے رکھا گیا ہے کہ ڈسک کو بتھ بل کی طرح شکل دی جاتی ہے ، جو عام طور پر سیوریج سسٹم میں استعمال ہوتا ہے۔
back بیک پریشر لچکدار چیک والو ‌: ریورس پریشر پر انحصار کرنے والی اس کی خود مہربانی کی خصوصیات پر زور دیتا ہے۔
rub ربر سست بند کرنے والے چیک والو: جب ڈسک بند ہوجاتی ہے تو بفرنگ اور خاموش ہونے کے کام سے مراد ہے۔

بنیادی ڈھانچہ اور اجزاء
body جسمانی جسم
materatory‌: کاسٹ آئرن ، ڈکٹائل آئرن ، سٹینلیس سٹیل یا آل ربر ڈھانچہ ، سنکنرن مزاحم اور دباؤ سے بچنے والا (کلاس 150 ~ 300 کے لئے موزوں) ؛
connection کنکشن کا طریقہ: فلانج ، کلیمپ یا کلیمپ کنکشن ، DN 50- DN1000 قطر کی حد کے لئے موزوں ہے۔
‌ ‌ ‌ valve disc‌
اعلی معیار کے ربڑ (جیسے این بی آر ، ای پی ڈی ایم ، فلوروربر) ، سنکنرن مزاحم ، اعلی درجہ حرارت سے بچنے والے (-20 ڈگری ~ 120 ڈگری) ، اور عمر رسیدہ مزاحم سے بنا ؛
اثر مزاحمت کو بڑھانے کے لئے کچھ ماڈلز ربڑ سے لپیٹے دھات کے کنکال کا استعمال کرتے ہیں۔

مناسب ایپلی کیشنز: پانی۔ تیل گیس
ڈیزائن اور تیاری: API 6D ، ASME\/ANSI B16.34 ، API594
f سے f طول و عرض: ASME\/ANSI B16.10\/API 594 EN558
کنکشن: ASME\/ANSI B16.5 & B16.47 A\/B سیریز ، وافر اور LUG & RTJ دستیاب ہیں۔
شافٹ ڈھانچہ: اندرونی یا بیرونی
دباؤ کی درجہ بندی: 150lb ~ 4500LB
سائز: 2 "~ 60"۔
سگ ماہی کا ڈھانچہ: قابل اعتماد کارکردگی اور خدمت کی زندگی کو حاصل کرنے کے لئے اسٹیلائٹ سخت چہرے کے ساتھ دھات کی مہر۔
معائنہ اور منظوری کا معمول: API598 ، API6D۔
مناسب درجہ حرارت: -196 ڈگری ~ 800 ڈگری



ربڑ چیک والو



فوائد
hig اعلی موافقت ‌: تمام ربر ڈھانچہ گزرنے اور جیمنگ سے بچنے کے لئے ٹھوس ذرات کو لپیٹ سکتا ہے۔ log لانگ لائف: سنکنرن مزاحم ربڑ اور تقویت یافتہ ڈھانچے کا ڈیزائن ، 8 سال سے زیادہ یا اس کے برابر خدمت زندگی۔ lowlow کم دیکھ بھال ‌: کوئی چکنا کرنے کی ضرورت نہیں ، صرف تلچھٹ کی باقاعدہ صفائی (سائیکل 6-12 مہینوں)۔

انتخاب اور تنصیب کی سفارشات
selection انتخاب کے لئے کلیدی پوائنٹس
میڈیم کی سنکنرن کے مطابق ربڑ کے فارمولے کا انتخاب کریں (جیسے ای پی ڈی ایم اوزون کے خلاف مزاحم ، مضبوط تیزاب کے خلاف فلوروربر مزاحم) ؛
درجہ حرارت کے اعلی مناظر کے ل heat ، گرمی سے مزاحم ربڑ (جیسے سلیکون ربڑ 120 ڈگری سے مزاحم) کا انتخاب کریں۔
st انسٹالیشن کی ضروریات ‌
افقی تنصیب ، اس بات کو یقینی بنائیں کہ والو باڈی تیر کی سمت میڈیم کے بہاؤ کی سمت کے مطابق ہے۔
مکینیکل اخراج یا شدید کمپن کے حساس مقامات میں تنصیب سے پرہیز کریں۔
