سنگل ڈسک ویفر چیک والو: انجینئرز اور پروکیورمنٹ پروفیشنلز کے لیے مکمل تکنیکی گائیڈ

صنعتی پائپنگ سسٹمز میں جہاں بیک فلو تباہ کن آلات کو نقصان پہنچا سکتا ہے-پمپ کو تباہ کر سکتا ہے، عمل کی ندیوں کو آلودہ کر سکتا ہے، اور خطرناک دباؤ میں اضافے کو متحرک کر سکتا ہے-سنگل ڈسک ویفر چیک والو دفاع کی ایک اہم لائن کے طور پر کھڑا ہے۔ کومپیکٹ، خود کار طریقے سے، اور بین الاقوامی معیار کے مطابق سختی سے انجنیئر، یہ والو کی قسم انجنیئروں کے لیے پہلے سے طے شدہ انتخاب بن گئی ہے جو تیل اور گیس، کیمیائی پروسیسنگ، پانی کی صفائی، بجلی کی پیداوار، اور تجارتی HVAC نظاموں میں خلائی محدود، ہائی سائیکل ایپلی کیشنز میں عدم واپسی کے تحفظ کی وضاحت کرتے ہیں۔

یہ گائیڈ ایک جامع تکنیکی حوالہ فراہم کرتا ہے جس میں ڈیزائن کے اصولوں، قابل اطلاق معیارات، مواد کے اختیارات، سائز سازی کے طریقہ کار، تنصیب کی ضروریات، اور حصولی کے بہترین طریقوں- API 594، API 6D، ASME B16.34 پر ڈرائنگ، اور چیمپیئن والوز، ویل یو ایس کارپ، اور فیویسا سے حقیقی دنیا کے مینوفیکچررز کی وضاحتیں شامل ہیں۔

1. سنگل ڈسک ویفر چیک والو کیا ہے؟

سنگل ڈسک ویفر چیک والو ایک یک طرفہ بہاؤ کو کنٹرول کرنے والا آلہ ہے جس میں ایک سنگل سرکلر پلیٹ (ڈسک) قبضے کے طریقہ کار پر محور ہوتی ہے تاکہ سیال کے بہاؤ کو آگے کی سمت میں اجازت دی جا سکے اور ریورس بہاؤ کو روکنے کے لیے خود بخود بند ہو جائے۔ سوئنگ چیک والوز کے برعکس جو فل باڈی بولٹڈ کور ڈیزائن کا استعمال کرتے ہیں، سنگل ڈسک ویفر چیک والو ایک کمپیکٹ، فلینج لیس باڈی کو استعمال کرتا ہے جو براہ راست دو میٹنگ پائپ لائن فلینجز کے درمیان نصب ہوتا ہے-اس لیے اصطلاح "ویفر"۔

اہم شناخت کی خصوصیات:

• سنگل آرٹیکلیولیٹڈ ڈسک
• ویفر اسٹائل باڈی-بغیر فلینج، تھرو بولٹ یا اسٹڈ بولٹ کا استعمال کرتے ہوئے ANSI/ASME فلینج کے درمیان سینڈویچ
• مختصر آمنے سامنے طول و عرض-عام طور پر API 594 قسم A (مختصر پیٹرن) یا API 6D مختصر پیٹرن کے مطابق
• بہار کی مدد سے بندش-زیادہ تر ماڈلز ریورس بہاؤ کے قائم ہونے سے پہلے ڈسک کی بندش کو تیز کرنے کے لیے ٹورشن اسپرنگ یا بیرونی ایکسٹینشن اسپرنگ کو شامل کرتے ہیں۔
• خود سے چلنے والے-کسی بیرونی ایکچوایٹر، پوزیشنر، یا پاور سورس کی ضرورت نہیں

یہ والوز ایک وسیع رینج میں تیار کیے گئے ہیں: 2 انچ (DN 50) سے لے کر 60 انچ (DN 1500) تک، ASME کلاس 125 سے کلاس 2500 تک دباؤ کی درجہ بندی کے ساتھ، کاربن اسٹیل، سٹینلیس سٹیل، ڈوپلیکس سٹینلیس، سپر ڈوپلیکس، انوکونکلی، انوکونکلی، اور ASME کلاس 2500 تک پھیلے ہوئے مواد میں۔

2. ڈیزائن آرکیٹیکچر اور کام کرنے کا اصول

2.1 بنیادی اجزاء

سنگل ڈسک ویفر چیک والو پانچ بنیادی اجزاء پر مشتمل ہے:

2.2 آپریٹنگ اصول

والو دباؤ کے فرق کے اصول پر کام کرتا ہے جس کے لیے کسی بیرونی توانائی کے ذریعہ کی ضرورت نہیں ہوتی ہے۔

• آگے کا بہاؤ (کھولنا):اپ اسٹریم لائن پریشر ڈسک کے اپ اسٹریم چہرے پر طاقت کا استعمال کرتا ہے۔ جب یہ قوت اسپرنگ ٹارک، ڈسک کے وزن، اور قبضہ پر رگڑ کی مشترکہ مزاحمت سے تجاوز کر جاتی ہے، تو ڈسک قبضہ پن کے گرد کھلی ہوئی گھومتی ہے۔ مکمل کھلی پوزیشن پر، ڈسک بہاؤ کے متوازی سیدھ میں ہوتی ہے، رکاوٹ اور دباؤ کے نقصان کو کم کرتی ہے۔
• صفر بہاؤ / بہاؤ میں کمی:جیسے جیسے آگے کی رفتار کم ہوتی ہے، ڈسک کو کھلی رکھنے والی ہائیڈروڈینامک قوت کم ہوتی جاتی ہے۔ اسپرنگ ڈسک کو بند پوزیشن کی طرف گھمانا شروع کر دیتا ہے اس سے پہلے کہ ریورس فلو شروع ہو-یہ کشش ثقل پر انحصار کرنے والے جھولوں کی جانچ پر ایک اہم فائدہ ہے۔
• ریورس بہاؤ (بندش):کوئی بھی ریورس فلو پریشر اسپرنگ ایکشن کو تقویت دیتا ہے، ڈسک کو مضبوطی سے سیٹ کے خلاف چلاتا ہے۔ سنگل ڈسک جیومیٹری ایک تیز، فیصلہ کن بندش کو یقینی بناتی ہے جو سائز اور موسم بہار کی تفصیلات کے لحاظ سے عام طور پر 0.1–0.3 سیکنڈ کے اندر بند ہونے کو حاصل کرنے سے پہلے سیل کرنے سے پہلے داخل کیے جانے والے معکوس بہاؤ کے حجم کو کم کرتا ہے۔

موسم بہار کی مدد سے چلنے والا طریقہ کار عمودی اوپر کی طرف بہاؤ کی تنصیبات میں خاص طور پر اہم ہے، جہاں صرف کشش ثقل قابل اعتماد بندش قوت فراہم نہیں کر سکتی۔ اسپرنگ کے بغیر، عمودی ریزر میں ایک غیر واپسی والو ڈسک کو بند کرنے کے لیے ریورس بہاؤ کی رفتار پر منحصر ہوتا ہے-جس وقت تک بیک فلو کی نقصان دہ نبض پہلے ہی والو سیٹ سے گزر چکی ہوتی ہے۔

2.3 کریکنگ پریشر اور اسپرنگ ڈیزائن

کریکنگ پریشر-ڈسک اوپننگ شروع کرنے کے لیے درکار کم از کم اپ اسٹریم تفریق دباؤ- کا تعین اسپرنگ پری لوڈ سے کیا جاتا ہے۔ عام صنعتی خدمات کے لیے، کریکنگ پریشر عام طور پر 0.5 psi سے 2.0 psi (3.4 kPa سے 13.8 kPa) تک ہوتا ہے۔ اسے لائن سے والو کو جدا کیے بغیر بیرونی طور پر قابل رسائی اسپرنگس (جیسے چیمپیئن SDX سیریز) والے ماڈلز پر ایڈجسٹ کیا جا سکتا ہے۔

ایک عام تصریح کی خرابی کم بہاؤ کے نظام میں ضرورت سے زیادہ سخت اسپرنگ فورس کے ساتھ والو کو انسٹال کرنا ہے: ڈسک کبھی بھی پوری طرح سے کھلی پوزیشن حاصل نہیں کرتی، ایک غیر ارادی تھروٹل کے طور پر برتاؤ کرتی ہے جو شور، تیز سیٹ پہننے اور بلند دباؤ میں کمی پیدا کرتی ہے۔ پروکیورمنٹ انجینئرز کو موسم بہار کی تصریحات کو حقیقی سروس کے بہاؤ کے حالات سے مماثل ہونا چاہیے، نہ کہ صرف سب سے سخت دستیاب آپشن سے ڈیفالٹ۔

3. مصنوعات کی تفصیلات

ٹیکنیکل اقتباس کی درخواست کریں۔

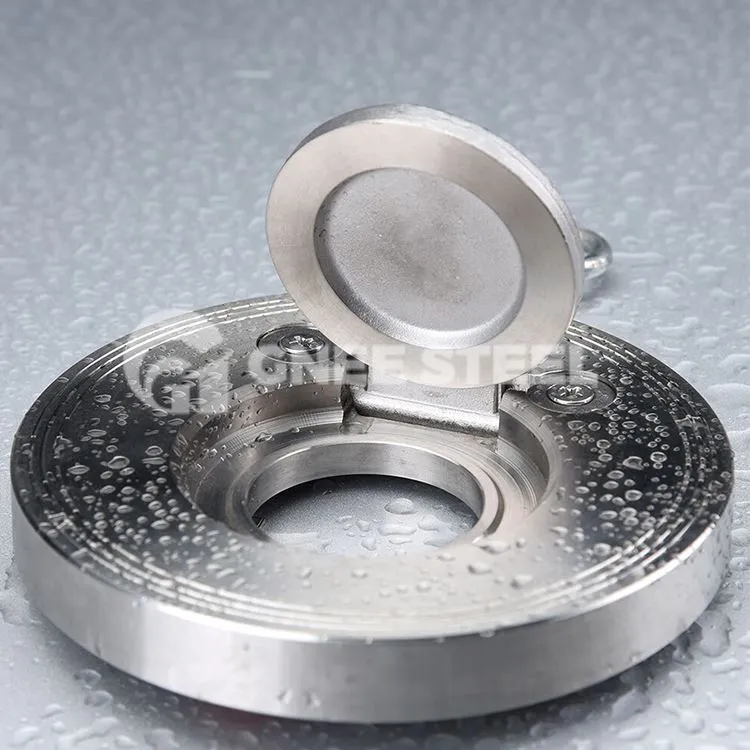

سنگل ڈسک ویفر چیک والو

4. قابل اطلاق معیارات اور تعمیل کا فریم ورک

معیار کی زمین کی تزئین کی سمجھنا تفصیلات کی تعمیل کے لیے ضروری ہے۔ سنگل ڈسک ویفر چیک والو API، ASME، اور MSS معیارات کے ایک انٹرلاکنگ سیٹ کے ذریعے چلایا جاتا ہے:

API 594 معیاری سنگل ڈسک ویفر چیک والوز کو ٹائپ A ڈیوائسز کے طور پر درجہ بندی کرتا ہے API 594 کا 2022 ایڈیشن کلاس 150–300 کے لیے DN 50 سے DN 1200 (2″–48″) تک، کلاس 2500 کے لیے DN 300 (12″) تک کے سائز کا احاطہ کرتا ہے۔ حصولی کی تفصیلات واضح طور پر API 594 Type A یا applicD شارٹ پیٹرن کے طور پر کال کریں۔

5. تعمیراتی مواد

مواد کا انتخاب پراسیس فلوڈ کیمسٹری، آپریٹنگ ٹمپریچر، پریشر کلاس، اور سنکنرن الاؤنس کی ضروریات سے ہوتا ہے۔ مندرجہ ذیل جدول عام طور پر مخصوص مواد کے مجموعوں کا خلاصہ کرتا ہے:

آگ سے محفوظ ایپلی کیشنز کے لیے جن کے لیے API 607 ​​یا API 6FA سرٹیفیکیشن کی ضرورت ہوتی ہے، والو کو دھات سے دھاتی ثانوی سیٹ کے ساتھ کنفیگر کیا جانا چاہیے جو کہ آگ کی وجہ سے پرائمری نرم سیٹ کے تباہ ہونے کے بعد سیل کی سالمیت کو برقرار رکھے۔

6. جہتی وضاحتیں اور دباؤ-درجہ حرارت کی درجہ بندی

6.1 پریشر کلاس کے لحاظ سے معیاری سائز کی حدود

6.2 عام آمنے سامنے کے طول و عرض (API 594 ٹیبل 2 - قسم A)

نوٹ: اوپر آمنے سامنے کی قدریں API 594 Type A مختصر پیٹرن ڈیزائن کی نمائندگی کرتی ہیں۔ پائپ لائن سروس کے لیے API 6D مختصر پیٹرن کے طول و عرض مختلف ہو سکتے ہیں۔ مخصوص ماڈل کے لیے ہمیشہ مینوفیکچرر کی تصدیق شدہ جہتی ڈرائنگ کے خلاف تصدیق کریں۔

ڈیٹا شیٹ ڈاؤن لوڈ کریں۔

6.3 پریشر-درجہ حرارت کی درجہ بندی کا اصول

سنگل ڈسک ویفر چیک والوز کے لیے پریشر درجہ حرارت کی درجہ بندی ASME B16.34 میٹریل گروپ اسائنمنٹس کی پیروی کرتی ہے۔ ASME کلاس 300 میں کاربن اسٹیل (WCB) والو کے لیے، محیط درجہ حرارت (100 ڈگری F) پر زیادہ سے زیادہ قابل اجازت کام کا دباؤ 740 psig (51.1 بار) ہے؛ 600 ڈگری F پر یہ تقریباً 635 psig (43.8 بار) تک پہنچ جاتا ہے۔ کلاس 300 میں سٹینلیس سٹیل CF8M اعلی درجہ حرارت کی طاقت کی وجہ سے 600 ڈگری F پر 720 psig کی اعلی درجہ بندی رکھتا ہے۔ انجینئرز کو اعلی درجہ حرارت کی خدمت کی وضاحت کرتے وقت مادی مخصوص دباؤ کے درجہ حرارت کی وکر کی تصدیق کرنی چاہیے

7. سنگل ڈسک بمقابلہ ڈوئل پلیٹ بمقابلہ سوئنگ چیک: تقابلی تجزیہ

انجینئرز کو اکثر سنگل ڈسک، ڈوئل پلیٹ، اور ویفر طرز کی تنصیبات کے لیے روایتی سوئنگ چیک والوز کے درمیان انتخاب کا سامنا کرنا پڑتا ہے۔ درج ذیل جدول ڈیٹا پر مبنی موازنہ فراہم کرتا ہے:

انتخاب کی رہنمائی:ایک واحد ڈسک ویفر چیک والو کا انتخاب کریں جب ایپلیکیشن کو کمپیکٹ اسپیس لفافے میں موسم بہار کی مدد سے تیز بندش کی ضرورت ہو، خاص طور پر عمودی پائپنگ اور پمپ ڈسچارج سروس کے لیے۔ افقی مائع لائنوں میں پریشر ڈراپ اور واٹر ہتھوڑے کو کم سے کم کرتے وقت دوہری پلیٹ کا انتخاب کریں۔ زیادہ ٹھوس مواد والی خدمات کے لیے فل باڈی سوئنگ چیک والوز ریزرو کریں یا جہاں فیلڈ ریپیر ایبلٹی (قابل رسائی سیٹ اور ڈسک بغیر والو کے جسم کو ہٹائے) ضروری ہے۔

8. صنعتی ایپلی کیشنز

سنگل ڈسک ویفر چیک والو عملی طور پر ہر صنعتی شعبے میں کام کرتا ہے جو دباؤ والے سیال نظام کو چلاتا ہے:

8.1 تیل اور گیس

• پائپ لائن ٹرانسمیشن:لائن بریک یا پمپ ٹرپ کے بعد ریورس بہاؤ کو روکنے کے لیے پمپ اسٹیشن ڈسچارج ہیڈرز اور کراس کنٹری پائپ لائنوں پر انٹرمیڈیٹ بلاک والو اسٹیشنوں پر انسٹال کیا جاتا ہے۔ API 6D مختصر پیٹرن کنفیگریشن اس سروس کے لیے معیاری ہیں۔
• آف شور پلیٹ فارمز:کومپیکٹ فوٹ پرنٹ اور کم وزن (اوپر کی ساختی لوڈنگ کے لیے اہم) ویفر اسٹائل چیک والوز کو ترجیحی انتخاب بناتے ہیں۔ ڈوپلیکس اور سپر ڈوپلیکس مواد فائر واٹر اور سی واٹر لفٹ سسٹم میں سمندری پانی کے سنکنرن کو دور کرتے ہیں۔
• ریفائنری کے عمل کے یونٹس:ہائیڈرو کاربن ٹرانسفر لائنز، ریفلوکس سرکٹس، اور کمپریسر انٹر اسٹیج پائپنگ تیزی سے بند ہونے کے لیے سنگل ڈسک چیک کا استعمال کرتی ہے جو سینٹری فیوگل کمپریسرز میں ریورس گردش کے خطرے کو کم کرتی ہے۔

8.2 کیمیکل اور پیٹرو کیمیکل پروسیسنگ

• Corrosive میڈیا:PTFE-بیٹھے ہوئے سٹینلیس سٹیل یا Hastelloy والوز تیزاب کی منتقلی، کاسٹک گردش، اور سالوینٹ ریکوری لائنوں کو ہینڈل کرتے ہیں۔
• بیچ ری ایکٹر سسٹم:تیزی سے کام کرنے والی بہار کی بندش عام ہیڈر کا اشتراک کرنے والے ری ایکٹر کے برتنوں کے درمیان کراس آلودگی کو روکتی ہے۔

8.3 پانی اور گندے پانی کا علاج

• پمپ ڈسچارج:سنگل ڈسک ویفر چیک شٹ ڈاؤن کے دوران سینٹری فیوگل پمپ کے ذریعے بیک فلو کو روکنے کے لیے صنعتی معیار ہے-پمپ امپیلرز، مکینیکل مہروں، اور موٹر وائنڈنگ کو ریورس روٹیشن نقصان سے بچانا۔
• تقسیم کے نیٹ ورکس:میونسپل واٹر گرڈز میں یک سمت بہاؤ کو برقرار رکھنے کے لیے بوسٹر اسٹیشنوں اور زون باؤنڈری انٹرفیس پر نصب کیا گیا ہے۔

8.4 پاور جنریشن

• بوائلر فیڈ واٹر:کروم مولی باڈیز کے ساتھ ہائی پریشر سنگل ڈسک چیک (کلاس 600–2500) اور 400 ڈگری F+. پر سپر ہیٹ فیڈ واٹر سروس کے لیے سٹیلائٹ سیٹیں
• کولنگ واٹر سرکٹس:بڑے بور (24″–60″) ایلسٹومر-بیٹھے ہوئے والوز جن میں ایپوکسی لیپت ڈکٹائل آئرن باڈیز ایک بار کے ذریعے اور دوبارہ گردش کرنے والے کولنگ واٹر سسٹم کے لیے ہیں۔

8.5 HVAC اور بلڈنگ سروسز

• ٹھنڈا پانی اور گرم پانی کے لوپس:اسپرنگ لوڈڈ سنگل ڈسک چیک تھرمل سیفوننگ کو روکتے ہیں اور ملٹی چلر متوازی کنفیگریشنز میں بہاؤ کی سمت کو برقرار رکھتے ہیں۔
• آگ سے تحفظ:فائر پمپ ڈسچارج ہیڈر پر UL/FM سے منظور شدہ سنگل ڈسک چیک والوز۔

8.6 کمپریسڈ ایئر اینڈ گیس سسٹم

کمپریسر ڈسچارج: کمپریسر آفٹر کولر اور ریسیور ٹینک کے درمیان انسٹال کیا جاتا ہے تاکہ دباؤ والی ہوا کو بیکار کمپریسرز کے ذریعے پیچھے سے بہنے سے روکا جا سکے۔

9. مینوفیکچرنگ کا عمل اور کوالٹی اشورینس

سنگل ڈسک ویفر چیک والو کے معیار اور وشوسنییتا کا تعین اتنی ہی سختی سے کیا جاتا ہے جتنا کہ ڈیزائن کے ذریعے۔ ایک مناسب طریقے سے تیار کردہ والو اس ترتیب کی پیروی کرتا ہے:

• خام مال کی تصدیق:آپٹیکل ایمیشن اسپیکٹروسکوپی (OES) کے ذریعے کیمیکل کمپوزیشن کے لیے آنے والی کاسٹنگز، فورجنگز، اور بار اسٹاک کی تصدیق کی جاتی ہے اور میکانی خصوصیات کے لیے ٹینسائل اور امپیکٹ ٹیسٹنگ کے ذریعے قابل اطلاق ASTM تصریحات۔ میٹریل ٹیسٹ رپورٹس (MTRs) فی EN 10204 3.1 دباؤ پر مشتمل حصوں کے لیے معیاری ہیں۔
• غیر تباہ کن امتحان (NDE):کاسٹ باڈی اجزاء 100% بصری معائنہ حاصل کرتے ہیں فی MSS SP-55، ریڈیوگرافک ٹیسٹنگ (RT) یا ASME B16.34 کی ضروریات کے مطابق اہم حصوں کی الٹراسونک ٹیسٹنگ (UT) کے ذریعے مکمل۔ میگنیٹک پارٹیکل (MT) یا مائع پینیٹرینٹ (PT) معائنہ مشینی سطحوں پر لگایا جاتا ہے۔
• صحت سے متعلق مشینی:CNC مشینی مراکز 0.001 انچ کے اندر سیٹ کی سطح کو ہموار کرتے ہیں اور ±0.003 انچ کی ڈسک سے سیٹ تک مرتکز رواداری حاصل کرتے ہیں۔ مکمل ڈسک ٹریول آرک میں سیدھ برقرار رکھنے کے لیے قبضہ پن بور لائن بورڈ ہے۔
• اسمبلی اور بہار کیلیبریشن:ڈسک، اسپرنگ، ہینگ پن، اور سیٹ کو ایک کنٹرولڈ ماحول میں جمع کیا جاتا ہے۔ کریکنگ پریشر اور بند ہونے کی درست رفتار کو یقینی بنانے کے لیے اسپرنگ ٹارک کی ڈیزائن کی تفصیلات کے خلاف تصدیق کی جاتی ہے۔
• ہائیڈرو سٹیٹک شیل ٹیسٹ (API 598):ہر والو باڈی کا شیل ٹیسٹ 1.5× پر ہوتا ہے جو API 598 ٹیبل 3 کے ذریعہ بیان کردہ کم از کم مدت کے لیے زیادہ سے زیادہ درجہ بندی شدہ ورکنگ پریشر ہے۔
• سیٹ لیکیج ٹیسٹ (API 598):شیل ٹیسٹ کے بعد، بند ڈسک کو 1.1× درجہ بندی شدہ ورکنگ پریشر کے امتیازی دباؤ کا نشانہ بنایا جاتا ہے۔ دھات سے بیٹھے والوز کے لیے، زیادہ سے زیادہ قابل اجازت رساو کی شرح فی API 598 ٹیبل 5 ہے (عام طور پر مائع ٹیسٹنگ کے لیے برائے نام قطر کا 10–20 ملی لیٹر/منٹ فی انچ)۔ لچکدار-بیٹھے والوز کو صفر نظر آنے والے رساو کی ضرورت ہوتی ہے۔
• فنکشنل ٹیسٹ:ڈسک کو مخصوص کریکنگ پریشر پر کھلنا چاہیے اور کم از کم تین مکمل چکروں کے ذریعے چپکی یا پابند کیے بغیر مکمل طور پر بند ہونا چاہیے۔
• مارکنگ اور تحفظ:ہر والو کو فی MSS SP-25 ایک مستقل نام کی تختی ملتی ہے جس میں "API 594" یا "API 6D" عہدہ، میٹریل گریڈ، پریشر کلاس، سائز، ہیٹ نمبر، اور مینوفیکچرر کی شناخت ہوتی ہے۔ مشینی سطحوں کو زنگ سے بچاؤ کے مرکب کے ساتھ لیپت کیا جاتا ہے۔ فلینج چہروں پر حفاظتی کور لگائے گئے ہیں۔

10. انسٹالیشن کے تقاضے اور بہترین طریقے

سنگل ڈسک ویفر چیک والو کی ڈیزائن سروس لائف کو حاصل کرنے کے لیے درست تنصیب ضروری ہے۔ درج ذیل طرز عمل مینوفیکچرر IOM (انسٹالیشن، آپریشن اور مینٹیننس) دستاویزات اور فیلڈ کے تجربے پر مبنی ہیں:

• بہاؤ کی سمت تیر:ہر ویفر چیک والو کے جسم کے بیرونی حصے پر ایک کاسٹ یا مہر والا تیر ہوتا ہے جو اجازت شدہ بہاؤ کی سمت کی نشاندہی کرتا ہے۔ اصل بہاؤ کے مخالف تیر والے نشان کے ساتھ تنصیب کے نتیجے میں والو مستقل طور پر بند ہو جائے گا۔
• گسکیٹ کا انتخاب:پورے چہرے کے فلینج گسکیٹ کو استعمال کرنا چاہیے-کبھی بھی رِنگ ٹائپ یا اٹھائے ہوئے چہرے والی گسکیٹ جو ڈسک کے سفر میں مداخلت کر سکتی ہیں۔ گسکیٹ کا اندرونی قطر والو بور کے قطر سے زیادہ ہونا چاہئے۔
• مرکز کرنا:بولٹ کو سخت کرنے سے پہلے والو کو پائپ کے فلینجز کے درمیان مرکز میں ہونا چاہیے۔ سنکی تنصیب کی وجہ سے ڈسک پائپ کی دیوار سے رابطہ کر سکتی ہے، مکمل کھلنے یا مکمل بند ہونے سے روکتی ہے۔
• بولٹ ٹارکنگ:فلینج بولٹ کو اسٹار پیٹرن میں فلینج کلاس اور گسکیٹ کی قسم کے لیے مخصوص ٹارک کے مطابق سخت کیا جانا چاہیے۔ ناہموار بولٹ لوڈنگ ویفر باڈی کو مسخ کر دیتی ہے اور سیٹ کے رساو کا سبب بن سکتی ہے۔
• کم از کم سیدھا پائپ:والو کو کم از کم 5 پائپ ڈایا میٹر کے سیدھے رن اپ اسٹریم اور 2 قطر نیچے کی طرف لگائیں۔ ملحقہ کہنیوں، ٹیز، یا کم کرنے والوں سے ہنگامہ خیز بہاؤ ڈسک پھڑپھڑانے اور تیزی سے پہننے کا سبب بن سکتا ہے۔
• عمودی تنصیب:عمودی اپ فلو کے لیے، تصدیق کریں کہ والو ماڈل کو عمودی سروس کے لیے درجہ بندی کیا گیا ہے اور یہ کہ سپرنگ فورس کشش ثقل کی مدد کے بغیر ڈسک کو بند کرنے کے لیے کافی ہے۔ تمام سنگل ڈسک ڈیزائن عمودی نیچے تنصیب کی اجازت نہیں دیتے ہیں-مینوفیکچرر سے تصدیق کرتے ہیں۔
• پمپ ڈسچارج قربت:پمپ ڈسچارج فلینج کے نیچے کی طرف کم از کم 2 پائپ قطر کے چیک والو کا پتہ لگائیں۔ فلینج پر براہ راست انسٹال کرنے سے والو کو امپیلر سے متاثر ہنگامہ خیزی کا سامنا کرنا پڑتا ہے جو ڈسک کے دوغلے کا سبب بن سکتا ہے۔
• لائن کی ہائیڈروسٹیٹک ٹیسٹنگ:پائپ لائن ہائیڈروٹسٹ کے دوران چیک والو ڈسک کھلی پوزیشن میں ہونی چاہیے اگر ٹیسٹ پریشر نیچے کی طرف سے لگایا جائے گا۔ پائپ لائن ٹیسٹ کے دباؤ پر الٹی سمت سے بند چیک والو کو دبانے سے ڈسک، سیٹ یا قبضہ کے طریقہ کار کو نقصان پہنچ سکتا ہے۔

11. فوائد اور حدود

11.1 فوائد

• مساوی سائز کے فل باڈی سوئنگ چیک والوز کے مقابلے میں 80–90% وزن میں کمی
• ایک 2″ والو کے لیے 60 ملی میٹر تک چھوٹے چہرے کے طول و عرض کے ساتھ خلائی موثر ویفر ڈیزائن۔
• موسم بہار کی مدد سے تیز رفتار بندش جو معکوس بہاؤ کو روکتا ہے اس سے پہلے کہ یہ اہم رفتار پیدا کر سکے
• دو طرفہ تنصیب کی صلاحیت (افقی اور عمودی) بہار سے بھری ہوئی ماڈلز پر-کشش ثقل پر انحصار کرنے والے جھولوں کی جانچ کی سمت بندی کی پابندیوں کو ختم کرتی ہے۔
• کم مواد، بغیر فلینج فیبریکیشن، ہلکے ہینڈلنگ کا سامان، اور آسان پائپنگ ڈیزائن کے ذریعے کارفرما کم کل انسٹال لاگت۔
• زیرو فیوجیٹو ایمیشن کنفیگریشن جو کہ باڈی بونٹ گیسکیٹ کے رساؤ کے راستے کو ختم کرنے والے ون پیس باڈی ڈیزائن کے ساتھ قابل حصول ہے۔

11.2 حدود

• آئسولیشن والو کے طور پر کام نہیں کیا جا سکتا: ویفر چیک والوز سیٹ کے رساو کی قبولیت کی حد سے زیادہ ریورس پریشر کے فرق کے تحت مثبت شٹ آف کے لیے ڈیزائن نہیں کیے گئے ہیں۔ دیکھ بھال کی تنہائی کے لیے الگ الگ آئسولیشن والو (گیٹ، گیند، یا تتلی) کی ضرورت ہے۔
• دھڑکن کے بہاؤ کے لیے موزوں نہیں: ایک دوسرے سے چلنے والا کمپریسر یا پسٹن پمپ ڈسچارج دباؤ کی دھڑکنیں پیدا کرتا ہے جس کی وجہ سے ڈسک جزوی طور پر کھلی اور بند پوزیشنوں کے درمیان مسلسل چلتی رہتی ہے
• ملبے کی حساسیت: ٹھوس، ویلڈ سلیگ، یا فلو سٹریم میں داخل ہونے والا پیمانہ ڈسک اور سیٹ کے درمیان جم سکتا ہے، مکمل بند ہونے سے روکتا ہے۔ گندی سروس کے لیے اپ اسٹریم ان لائن سٹرینرز کی سفارش کی جاتی ہے۔
• پورے بہاؤ پر سوئنگ چیکس پر پریشر ڈراپ پنالٹی: ڈسک باڈی مکمل طور پر کھلنے کے باوجود بہاؤ کے راستے میں رہتی ہے، جس سے دباؤ میں اضافہ ہوتا ہے۔ کم سر کی کشش ثقل کے بہاؤ کے نظام میں، اس کا ہائیڈرولک تجزیہ میں حساب کیا جانا چاہیے۔
• فیلڈ مینٹیننس تک رسائی: بولڈ کور سوئنگ چیکس کے برعکس، زیادہ تر ویفر اسٹائل سنگل ڈسک والوز سیٹ کی تبدیلی یا ڈسک کی تجدید کے لیے فیلڈ کے قابل نہیں ہوتے ہیں۔ پورا والو عام طور پر ایک یونٹ کے طور پر تبدیل کیا جاتا ہے جب پہننے کی حد تک پہنچ جاتی ہے۔

ٹیسٹ اور معائنہ

12. اکثر پوچھے جانے والے سوالات

Q1: سنگل ڈسک اور ڈوئل پلیٹ ویفر چیک والو میں کیا فرق ہے؟

ایک سنگل ڈسک ویفر چیک والو ایک سرکلر پلیٹ کا استعمال کرتا ہے جو قبضہ پن پر گھومتا ہے، جب کہ دوہری پلیٹ ویفر چیک والو دو بہار سے بھری ہوئی نیم سرکلر پلیٹوں کا استعمال کرتا ہے جو مرکزی شافٹ پر محور ہوتی ہے۔ سنگل ڈسک ڈیزائن عام طور پر بڑے سائز اور ملبے سے لدی سروس کے لیے زیادہ مضبوط تعمیرات پیش کرتے ہیں، جب کہ دوہری پلیٹ ڈیزائن کلین سروس میں کم پریشر ڈراپ اور تیز بند ہونے کی رفتار فراہم کرتے ہیں۔ واحد ڈسک کو اکثر پمپ ڈسچارج اور عمودی تنصیبات کے لیے ترجیح دی جاتی ہے جہاں مثبت موسم بہار کی مدد سے بندش ضروری ہے۔



Q2: کیا عمودی پائپ میں واحد ڈسک ویفر چیک والو نصب کیا جا سکتا ہے؟

ہاں-بشرطیکہ والو ایک بہار سے بھرا ہوا ماڈل ہو۔ عمودی اپ فلو تنصیبات کے لیے بہار کی مدد سے بند ہونا ضروری ہے کیونکہ صرف کشش ثقل ڈسک کو بند پوزیشن پر واپس نہیں کرے گی۔ مینوفیکچرر کے ساتھ تصدیق کریں کہ مخصوص ماڈل کو عمودی سروس کے لیے درجہ بندی کیا گیا ہے اور یہ کہ بہار کی قوت تنصیب کی سمت کے لیے کافی ہے۔ عمودی ڈاون فلو کی تنصیب عام طور پر مینوفیکچرر کی منظوری کے بغیر تجویز نہیں کی جاتی ہے، کیونکہ بہاؤ اور کشش ثقل ایک ہی سمت میں کام کرتے ہیں، ممکنہ طور پر بند ہونے میں تاخیر کرتے ہیں۔



Q3: شپمنٹ سے پہلے سنگل ڈسک ویفر چیک والو کس ٹیسٹنگ سے گزرتا ہے؟

API 598 کے مطابق، ہر والو وصول کرتا ہے: (1) 1.5× زیادہ سے زیادہ درجہ بندی شدہ ورکنگ پریشر پر ایک ہائیڈرو سٹیٹک شیل ٹیسٹ، (2) 1.1× ریٹیڈ ورکنگ پریشر پر سیٹ لیکیج ٹیسٹ، اور (3) ایک بصری امتحان فی MSS SP-55۔ لچکدار-بیٹھے والوز کو سیٹ ٹیسٹ پر صفر مرئی رساو حاصل کرنا چاہیے؛ دھاتی سیٹڈ والوز میں API 598 ٹیبل 5 کے ذریعے بیان کردہ رساو کی اجازت کی شرح ہوتی ہے۔ اضافی جانچ-جیسے کرائیوجینک ٹیسٹنگ، فائر سیف سرٹیفیکیشن، یا ہیلیم ماس اسپیکٹرو میٹر لیک کا پتہ لگانا-تفصیل کے لحاظ سے دستیاب ہے۔



Q4: سنگل ڈسک ویفر چیک والو کی عام سروس لائف کیا ہے؟

درست سائزنگ، مواد کے انتخاب اور تنصیب کے ساتھ، کلین لیکوئڈ سروس میں ایک واحد ڈسک ویفر چیک والو 15-20 سال کی آپریشنل زندگی حاصل کر سکتا ہے۔ سروس کی زندگی عام طور پر بند ہونے کے دوران ڈسک کے اثر سے سیٹ پہننے، ہائی سائیکل ایپلی کیشنز میں موسم بہار کی تھکاوٹ، اور داخل شدہ ٹھوس مواد سے کٹاؤ کے ذریعہ محدود ہوتی ہے۔ کمپریسر ڈسچارج سروس میں دھڑکن کے بہاؤ کے ساتھ والوز کو 2-5 سال کے اندر تبدیل کرنے کی ضرورت پڑ سکتی ہے اگر مناسب طریقے سے گیلا نہ ہو یا اگر بہاؤ کی رفتار تجویز کردہ حد سے زیادہ ہو۔



Q5: کیا سنگل ڈسک ویفر چیک والو کو دیکھ بھال کی ضرورت ہوتی ہے؟

زیادہ تر سنگل ڈسک ویفر چیک والوز کو دیکھ بھال سے پاک آلات کے طور پر ڈیزائن کیا گیا ہے جس میں فلینج کنکشن پر رساو کے لیے وقتاً فوقتاً بیرونی معائنے کے علاوہ معمول کی خدمت کی کوئی ضرورت نہیں ہے۔ بولٹڈ کور کے ساتھ سوئنگ چیک والوز کے برعکس، ویفر طرز کے سنگل ڈسک چیک والوز کے اندرونی اجزاء عام طور پر فیلڈ سے بدلنے کے قابل نہیں ہوتے ہیں۔ جب اندرونی لباس سروس کی زندگی کے اختتام تک پہنچ جاتا ہے، تو پورے والو کو تبدیل کر دیا جاتا ہے. بیرونی چشموں والے ماڈلز (جیسے SDX قسم) موسم بہار کے معائنہ اور والو کو ہٹائے بغیر تبدیل کرنے کی اجازت دیتے ہیں۔



Q6: سنگل ڈسک ویفر چیک والوز پر کون سے معیارات ہیں؟

بنیادی ڈیزائن کا معیار API 594 ہے (مختصر پیٹرن ویفر چیک والوز کے لیے ٹائپ A)۔ ہائیڈرو کاربن پائپ لائن سروس کے لیے، API 6D مختصر پیٹرن کی وضاحتیں لاگو ہوتی ہیں اور صرف API 594 سے زیادہ سخت ہیں۔ اضافی گورننگ معیارات میں ASME B16.34 (دباؤ-درجہ حرارت کی درجہ بندی اور دیوار کی موٹائی)، API 598 (معائنہ اور جانچ)، MSS SP-55 (کاسٹنگ کوالٹی)، اور ASME B16.5 (مطابق فلانج طول و عرض) شامل ہیں۔ کھٹی سروس کے لیے، NACE MR0175/ISO 15156 مواد کی سختی اور گرمی کے علاج کے تقاضے عائد کرتا ہے۔



Q7: ایک ڈسک ویفر چیک والو کا استعمال کرتے وقت میں پانی کے ہتھوڑے کو کیسے روک سکتا ہوں؟

چیک والو ایپلی کیشنز میں پانی کا ہتھوڑا ریورس بہاؤ کے پہلے سے ہی رفتار حاصل کرنے کے بعد ڈسک سلمنگ کے بند ہونے کی وجہ سے ہوتا ہے۔ تخفیف کی حکمت عملیوں میں شامل ہیں: (1) تیز رفتار بندش کی خصوصیات کے ساتھ بہار سے بھرے ہوئے ماڈل کا انتخاب-اس سے پہلے کہ ریورس بہاؤ کی رفتار تقریباً 0.5 فٹ فی سیکنڈ سے تجاوز کر جائے ڈسک کو بند کر دینا چاہیے۔ (2) بندش کی رفتار کو کنٹرول کرنے اور حرکی توانائی کو جذب کرنے کے لیے نیومیٹک ڈیمپرز (جیسا کہ SDX قسم کے کنفیگریشنز پر پیش کیے جاتے ہیں) کی وضاحت کرتے ہوئے بڑے بور کی تنصیبات پر؛ (3) والو کو صحیح طریقے سے سائز کرنا-ایک بڑا والو جو کبھی بھی پوری طرح سے کھلی پوزیشن تک نہیں پہنچتا ہے، دوہرائے گا، بار بار کم شدت کے اضافے کو جنم دے گا۔



Q8: ویفر چیک والو بمقابلہ سوئنگ چیک والو کے وزن کی بچت کیا ہے؟

ایک ہی ڈسک ویفر چیک والو عام طور پر مساوی سائز، مساوی-پریشر-کلاس فل باڈی سوئنگ چیک والو کے مقابلے میں وزن میں 80-90% کمی حاصل کرتا ہے۔ مثال کے طور پر، ایک 12 انچ کلاس 150 سوئنگ چیک والو کا وزن عام طور پر تقریباً 800–1,000 lb (360–450 kg) ہوتا ہے، جب کہ ایک موازنہ ویفر طرز کے سنگل ڈسک چیک والو کا وزن تقریباً 120–180kg–558kg ہوتا ہے۔ اس وزن میں کمی کا ترجمہ براہ راست پائپ سپورٹ ڈھانچے، ہینڈلنگ کا سامان، اور انسٹالیشن لیبر کی بچت میں ہوتا ہے۔



Q9: کیا سنگل ڈسک ویفر چیک والوز کو بھاپ کی خدمت کے لیے استعمال کیا جا سکتا ہے؟

ہاں، بشرطیکہ والو کو بھاپ کے درجہ حرارت اور دباؤ کے لیے مناسب مواد کے ساتھ مخصوص کیا گیا ہو۔ تقریباً 400 ڈگری ایف تک سیر شدہ بھاپ کے لیے، کاربن سٹیل (WCB) باڈی 316 سٹینلیس سٹیل ڈسک اور PTFE یا دھاتی سیٹ کے ساتھ موزوں ہے۔ 750 ڈگری ایف سے زیادہ گرم بھاپ کے لیے، کروم-مولی سٹیل باڈی (ASTM A217 WC6/WC9) کے ساتھ سٹیلائٹ کی مشکل سیٹ اور Inconel X-750 اسپرنگ کی ضرورت ہے۔ سروس کے درجہ حرارت پر زیادہ سے زیادہ قابل اجازت کام کے دباؤ کی تصدیق مخصوص مواد گروپ کے لیے ASME B16.34 پریشر-درجہ حرارت کی میز کے خلاف ہونی چاہیے۔



Q10: میں اس بات کی تصدیق کیسے کروں کہ ڈیلیور کردہ سنگل ڈسک ویفر چیک والو دراصل API 594 کے مطابق ہے؟

درج ذیل کی توثیق کریں: (1) نام کی تختی مستقل طور پر جسم پر چسپاں ہے اور "API 594" کا نشان لگا ہوا ہے۔ (2) مینوفیکچرر کی میٹریل ٹیسٹ رپورٹس (MTRs) جسم اور ڈسک پر لگی گرمی کے نمبروں کا سراغ لگاتی ہیں۔ (3) ہائیڈرو سٹیٹک ٹیسٹ رپورٹ دستاویزات شیل اور سیٹ ٹیسٹ پریشر، مدت، اور نتائج فی API 598؛ (4) آمنے سامنے کا طول و عرض API 594 ٹیبل 2 سے مخصوص سائز اور کلاس کے لیے مماثل ہے۔ (5) والو مخصوص کلاس کے ASME B16.5 flanges کے ساتھ جہتی طور پر مطابقت رکھتا ہے۔ اہم سروس کے لیے، مینوفیکچرر کی سہولت پر فریق ثالث کے معائنہ کے گواہ کی ضرورت پر غور کریں۔

13. نتیجہ

سنگل ڈسک ویفر چیک والو صنعتی والو زمین کی تزئین میں ایک اچھی طرح سے متعین پوزیشن پر قبضہ کرتا ہے: یہ ایک ترجیحی حل ہے جہاں جگہ کی رکاوٹیں، وزن میں کمی، اور موسم بہار کی مدد سے تیز رفتار بندش غیر مذاکراتی تقاضے ہیں۔ اس کا کمپیکٹ ویفر باڈی، روایتی سوئنگ چیکس پر 80-90% وزن کا فائدہ، اور API 594، API 6D، اور ASME B16.34 کے ساتھ تعمیل اسے پمپ ڈسچارج پروٹیکشن، کمپریسر آؤٹ لیٹ نان ریٹرن، اور عمودی ریزر بیک فلو کی روک تھام، تیل اور گیس کے کیمیکل سیکٹر میں کیمیکل، پاور سٹرکچر کے لیے پہلے سے طے شدہ تفصیلات بناتی ہے۔

کامیاب درخواست کا انحصار تین عوامل پر ہے: ڈسک پھڑپھڑانے اور وقت سے پہلے پہننے سے بچنے کے لیے درست سائز، کیمسٹری اور درجہ حرارت پر عمل کرنے کے لیے موزوں مواد کا انتخاب، اور نظم و ضبط کی تنصیب کی مشق جو بہاؤ کی سمت، سینٹرنگ، اور کم از کم سیدھے چلنے کی ضروریات کا احترام کرتی ہے۔ حصولی کے پیشہ ور افراد کے لیے، اہل فراہم کنندگان کے درمیان کلیدی تفریق API 6D لائسنسنگ، دستاویزات کا پتہ لگانے کی اہلیت (EN 10204 3.1)، اندرون خانہ NDE کی اہلیت، اور ٹارگٹ سروس ماحول میں ظاہر کردہ تجربہ-صرف قیمت نہیں ہے۔

جیسے جیسے پائپ لائن آپریٹنگ پریشر میں اضافہ ہوتا ہے اور ماحولیاتی ضوابط مفرور اخراج کے گرد سخت ہوتے ہیں، صفر لیک پاتھ کی تعمیر اور بیرونی طور پر قابل رسائی موسم بہار کی ایڈجسٹمنٹ کے ساتھ ون پیس باڈی ڈیزائن کی طرف رجحان میں تیزی آنے کا امکان ہے، جس سے جدید صنعتی نظام میں سنگل ڈسک ویفر چیک والو کے کردار کو مزید تقویت ملے گی۔
