سٹینلیس سٹیل ویفر سوئنگ چیک والو کی تفصیل
سٹینلیس سٹیل ویفر سوئنگ چیک والو ایک خودکار والو ہے جو میڈیم کے بہاؤ سے پیدا ہونے والی قوت کے ذریعہ والو ڈسک کے افتتاحی اور بند ہونے کو کنٹرول کرتا ہے۔ یہ خاص طور پر پائپ لائن میں میڈیم کے بیک فلو کو روکنے کے لئے استعمال ہوتا ہے ، اور اس میں ویفر کنکشن اور سوئنگ ڈھانچے کی دوہری خصوصیات ہیں۔ اس کے بنیادی افعال میں شامل ہیں:
درمیانے درجے کے بیک فلو کی روک تھام: بیک فلو کی وجہ سے پمپوں ، کنٹینرز اور دیگر سامان کو پہنچنے والے نقصان سے بچنے کے لئے سیال کے یکطرفہ بہاؤ کو یقینی بنانا ؛
خودکار افتتاحی اور بند ہونا: کسی بیرونی طاقت کی ضرورت نہیں ہے ، جو عمل کو حاصل کرنے کے لئے سیال کے دباؤ اور والو ڈسک ڈیڈ ویٹ پر انحصار کرتے ہیں۔
کام کرنے کا اصول
فارورڈ فلو: درمیانے درجے کا دباؤ محور کے گرد گھومنے کے لئے والو فلیپ کو دھکا دیتا ہے ، اور سیال آسانی سے گزرتا ہے۔ ریورس فلو: جب درمیانے درجے کا دباؤ غائب ہوجاتا ہے یا پلٹ جاتا ہے تو ، الٹ بہاؤ کو روکنے کے لئے کشش ثقل (یا بہار کی قوت) کی کارروائی کے تحت والو فلیپ تیزی سے بند ہوجاتا ہے۔
سٹینلیس سٹیل ویفر سوئنگ چیک والو تفصیلات
1. ورکنگ پریشر: 1. 0 MPA/1.6MPA/2.5MPA
2. کام کرنے والا درجہ حرارت: NBR: 0 ڈگری -+80 ڈگری ای پی ڈی ایم: -10 ڈگری -+120 ڈگری وٹون: -20 ڈگری {{6} ڈگری
3. اے این ایس آئی 125/150 کے مطابق آمنے سامنے
4. این 1092-2 کے مطابق فلانج ، اے این ایس آئی 125/150 وغیرہ۔
5. جانچ: DIN3230 ، API598
6. میڈیم: تازہ پانی ، سمندری پانی ، کھانے کی چیزیں ، ہر طرح کا تیل ، تیزاب ، الکلائن مائع وغیرہ۔
بنیادی خصوصیات
- corcoorcion مزاحمت : سٹینلیس سٹیل کا مواد انتہائی سنکنرن میڈیا (جیسے نائٹرک ایسڈ ، ایسٹک ایسڈ) اور اعلی درجہ حرارت کے ماحول کے لئے موزوں ہے۔
- کم بہاؤ کے خلاف مزاحمت کا ڈیزائن: مکمل قطر کا ڈھانچہ دباؤ کے نقصان کو کم کرتا ہے اور اعلی بہاؤ پائپ لائنوں کے لئے موزوں ہے۔
- فوری رسپانس: سوئنگ والو ڈسک حساس ہے اور اس کا بند وقت کا وقت ہے ، جو پانی کے ہتھوڑے کے اثرات کو مؤثر طریقے سے کم کرتا ہے۔
- آسان بحالی : ماڈیولر ڈیزائن فوری بے ترکیبی کی حمایت کرتا ہے ، جو پائپ لائن کی نجاست کو صاف کرنے یا مہروں کی جگہ لینے کے لئے آسان ہے

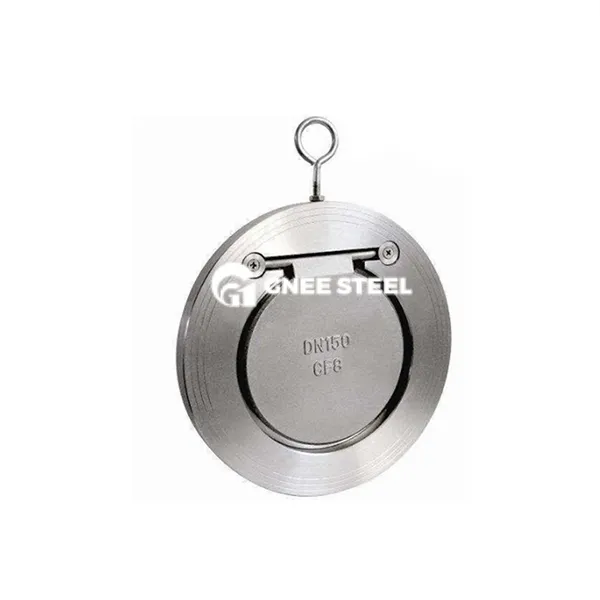

سٹینلیس سٹیل ویفر سوئنگ چیک والو
درخواستیں
کیمیائی صنعت: تیزاب اور الکالی میڈیم پائپ لائنوں کا بیک فلو تحفظ ؛
واٹر ٹریٹمنٹ سسٹم: پانی کی فراہمی اور نکاسی آب پمپنگ اسٹیشنوں اور سیوریج ٹریٹمنٹ پلانٹس کا بہاؤ کنٹرول۔
انرجی فیلڈ: اعلی درجہ حرارت بھاپ ، تیل اور گیس پائپ لائنوں کا ایک طرفہ کٹ آف
انتخاب اور انسٹالیشن پوائنٹس
pressure دباؤ کی سطح: پائپ لائن کے برائے نام دباؤ (جیسے PN10 ، PN16) سے ملنا چاہئے۔ mededia کی خصوصیات: 316L سٹینلیس سٹیل والو باڈی اور پی ٹی ایف ای مہر کو سنکنرن میڈیا کے لئے ترجیح دی جاتی ہے۔ st انسٹالیشن سمت: افقی اور عمودی پائپ لائن دونوں قابل قبول ہیں ، اس بات کو یقینی بناتے ہیں کہ والو ڈسک کی گردش کا محور کشش ثقل کی سمت کے مطابق ہے۔
