سایڈست چاقو گیٹ والو
video

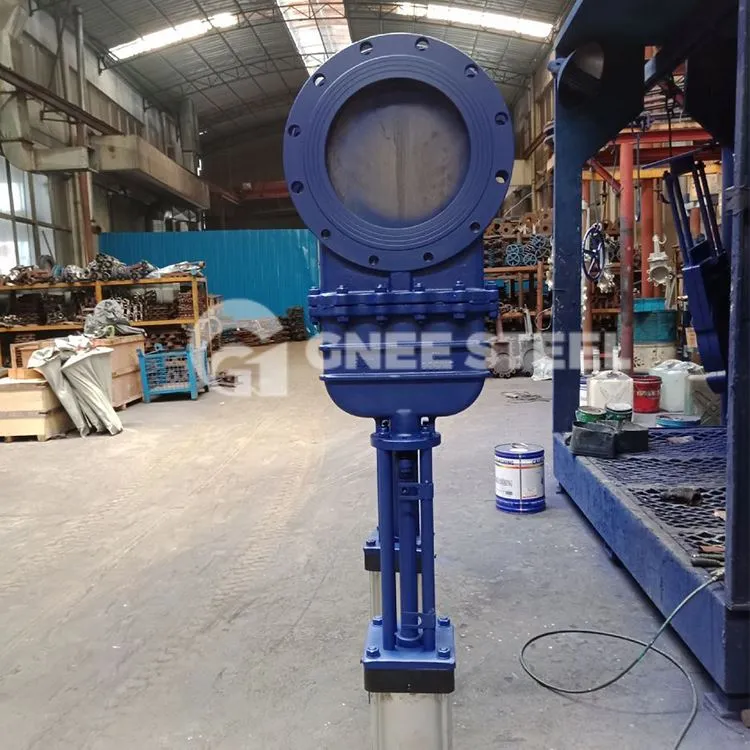

سایڈست چاقو گیٹ والو

سایڈست چاقو گیٹ والو

چاقو کے گیٹ والوز کان کنی کے پاور پلانٹس میں کوئلے کی تیاری، سلیگ ڈسچارج، شہری سیوریج ٹریٹمنٹ، خوراک، کاغذ سازی، ادویات، پیٹرولیم، کیمیکل اور دیگر صنعتوں کے لیے موزوں ہیں۔

ریگولیٹنگ چاقو گیٹ والو میں سادہ اور کمپیکٹ ڈھانچہ، معقول ڈیزائن، ہلکے مواد کی بچت، قابل اعتماد سگ ماہی، ہلکا اور لچکدار آپریشن، چھوٹا سائز، ہموار چینل، چھوٹا بہاؤ مزاحمت، ہلکا وزن، آسان تنصیب اور آسانی سے جدا کرنا وغیرہ کے فوائد ہیں۔ یہ عام گیٹ والوز، فلیٹ گیٹ والوز، گلوب والوز، ریگولیٹنگ والوز، بٹر فلائی والوز، بال والوز اور دیگر والوز کے مسئلے کو مکمل طور پر حل کرتا ہے جن میں عام طور پر بھاری وزن، بڑے بہاؤ کی مزاحمت، بڑے علاقے اور تنصیب میں دشواری جیسے مشکل مسائل ہوتے ہیں۔ وہ عام کٹ آف والوز اور ریگولیٹنگ والوز کی جگہ لے سکتے ہیں، اور 10MPa-2.5 MPa، آپریٹنگ ٹمپریچر -29-650 ڈگری ورکنگ کنڈیشنز پر استعمال کیا جا سکتا ہے۔



سائز DN 50 - DN 1800
EN 558-1 لائن 20/16 (DIN 3202 K1/K3) کے مطابق آمنے سامنے طول و عرض
باڈی GG25, EN GJL-250/GGG40, EN GJS-400-15, سٹینلیس سٹیل 1.4408
کوٹنگ EKB، اندر اور باہر دونوں
رنگ RAL 5010
پلیٹ سٹینلیس سٹیل 1.4301، 1.4571، 1.4462 وغیرہ۔
سیلنگ این بی آر (ای پی ڈی ایم، ایف پی ایم، پی ٹی ایف ای، سیرامک ​​فائبر وغیرہ)
سرٹیفیکیشنز سی ای مارکنگ، ایف ڈی اے کی منظوری، ATEX (زون 0/20)، SIL

برائے نام قطر اور کنکشن کے طول و عرض:

برائے نام
دباؤ (MPa)
برائے نام قطر
ڈی این
لمبائی فلانج کا بیرونی قطر بولٹ ہول سینٹر دائرے کا قطر کنکشن protrusion قطر H N-M برائے نام
دباؤ (MPa)
برائے نام قطر
ڈی این
لمبائی فلانج کا بیرونی قطر بولٹ ہول سینٹر دائرے کا قطر کنکشن protrusion قطر H N-M
0.6 50 50 140 110 90 650 4-M12 1.0 350 90 500 460 428 1300 16-M20
65 50 160 130 110 680 4-M12 400 100 565 515 482 1500 16-M22
80 50 185 150 125 700 4-M16 450 120 615 565 532 1700 20-M22
100 50 205 170 145 750 4-M16 500 130 670 620 585 1800 20-M22
125 50 235 200 175 780 8-M16 600 130 780 725 685 2100 20-M27
150 70 260 225 200 860 8-M16 700 160 895 840 800 2300 24-M27
200 70 315 280 255 920 8-M16 800 160 1010 950 905 2600 24-M30
250 70 370 335 310 1010 12-M16 900 160 1110 1050 1005 3000 28-M30
300 80 435 395 362 1200 12-M20 1000 160 1220 1160 1115 3200 28-M30
350 90 485 445 412 1300 12-M20 1200 200 1450 1380 1325 3500 32-M36
400 100 535 495 462 1500 16-M20 1.6 50 50 160 125 100 650 4-M16
450 120 590 550 518 1700 16-M20 65 50 180 145 120 680 4-M16
500 130 640 600 568 1800 16-M20 80 50 195 160 135 700 8-M16
600 130 755 705 670 2100 20-M22 100 50 215 180 155 750 8-M16
125 50 245 210 185 780 8-M16
700 160 860 810 775 2300 24-M22 150 70 280 240 210 860 8-M20
800 160 975 920 880 2600 24-M27 200 70 3 35 295 265 920 12-M20
900 160 1075 1020 980 3000 24-M27 250 70 405 355 320 1010 12-M22
1000 160 1175 1120 1080 3200 28-M27 300 80 460 410 375 1200 12-M22
1200 200 1400 1340 1295 3500 32-M30 350 90 520 470 435 1300 16-M22
1.0 50 50 160 125 100 650 4-M16 400 100 580 525 485 1500 16-M27
65 50 180 145 120 680 4-M16 450 120 640 585 545 1700 20-M27
80 50 195 160 135 700 4-M16 500 130 705 650 608 1800 20-M30
100 50 215 180 155 750 8-M16 600 130 840 770 718 2100 20-M36
125 50 245 210 185 780 8-M16 700 160 910 840 788 2300 24-M36
150 70 280 240 210 860 8-M20 800 160 1020 950 898 2600 24-M36
200 70 335 295 265 920 8-M20 900 160 1120 1050 998 3000 28-M36
250 70 390 350 320 1010 12-M20 1000 160 1255 1170 1110 3200 28-M42
300 80 440 400 368 1200 12-M20 1200 200 1485 1390 1325 3500 32-M48

چاقو کی قسم گیٹ والو
