گیٹ والو کا استعمال گیٹ نما والوز کے بہاؤ کو کاٹنے اور ان کو منظم کرنے کے لیے کیا جاتا ہے، جو سینٹرفیوگل پمپس، مکسنگ پمپ آؤٹ لیٹ پائپ میں نصب ہوتے ہیں۔ گیٹ والو برائے نام دباؤ PN0.1 ~ 32: برائے نام قطر DN15 ~ 1800؛ آپریٹنگ درجہ حرارت t 550 ڈگری سینٹی گریڈ سے کم یا اس کے برابر۔ ایک چھوٹی سیال مزاحمت کے ساتھ، کھلنے اور بند ہونے کا ٹارک چھوٹا ہوتا ہے، وغیرہ، کو سخت گیٹ والو اور لچکدار گیٹ والو میں تقسیم کیا جاتا ہے۔ شروع کرنے سے پہلے پمپ کا کردار، والو کو بند کریں، دستیاب ویکیوم پمپ پمپنگ پانی؛ والو سے شروع ہونے والا سینٹرفیوگل پمپ پاور مشین کی طاقت کو کم کرسکتا ہے۔ پائپ لائن میں درمیانے درجے کو جوڑنے اور کاٹنے کے لیے استعمال کیا جاتا ہے۔ گیٹ کی حرکت کی سمت سیال کی سمت کے لئے سیدھا ہے، گیٹ والو صرف مکمل طور پر کھلا اور مکمل طور پر بند ہوسکتا ہے، ریگولیٹ اور تھروٹل نہیں کیا جاسکتا۔ چوڑی سیٹ کے ذریعے گیٹ والو اور مہر لگانے کے لیے پلیٹ کے رابطے، عام طور پر سگ ماہی کی سطح دھاتی مواد کی سرفیسنگ ہو گی تاکہ پہننے کی مزاحمت کو بڑھایا جا سکے، جیسے 1Cr13، STL6، سٹینلیس سٹیل اور اسی طرح کی سرفیسنگ۔
API 6D گیٹ والو کی تفصیلات
جسمانی مواد: کاربن سٹیل، سٹینلیس سٹیل، مرکب سٹیل، مونیل، ڈوپلیکس، انکونل
سائز کی حد:2"-72"
پریشر کی درجہ بندی: کلاس150-کلاس 2500
اختتامی کنکشن: آر ایف، آر ٹی جے، بی ڈبلیو
کام کرنے کا درجہ حرارت: -46 ڈگری -+200 ڈگری
آپریشن کا طریقہ: ہینڈ وہیل، گیئر باکس، الیکٹرک، نیومیٹک، وغیرہ۔
تکنیکی وضاحتیں
API 6D کے مطابق ڈیزائن اور مینوفیکچرنگ کا معیار
ASME B16.10 / API 6D کے مطابق معیار کا سامنا کرنا پڑتا ہے۔
ASME B16.5 / MSS-SP-44 کے مطابق فینڈ اینڈز کا معیار
API598 / API 6D کے مطابق جانچ اور معائنہ کا معیار

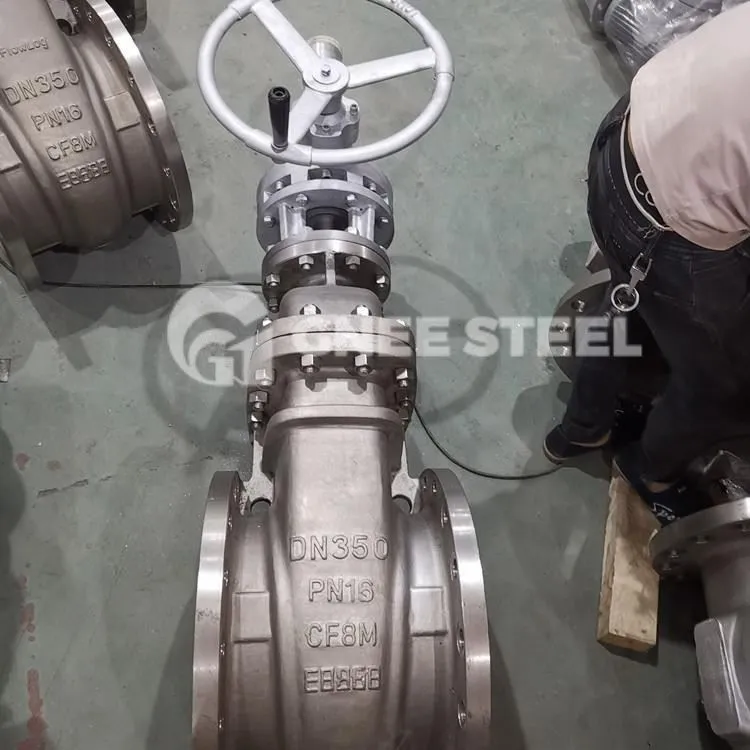

API 6D گیٹ والو
