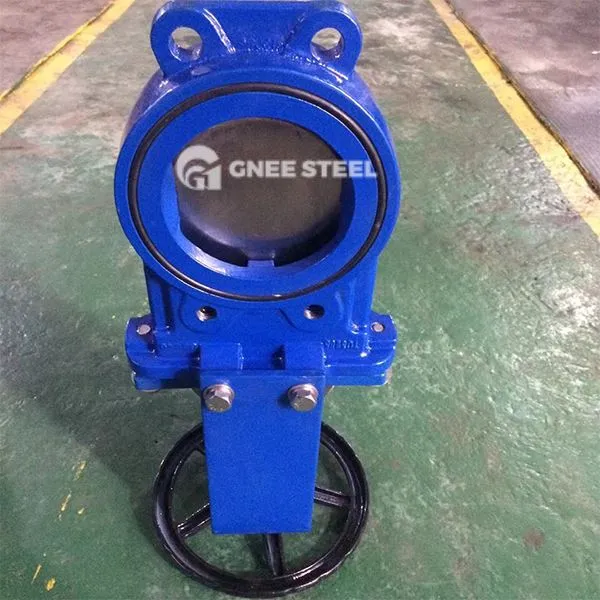

ڈکٹائل آئرن چاقو گیٹ والو

ڈکٹائل آئرن چاقو گیٹ والو ایک چھری قسم کا گیٹ والو ہے جو ڈکٹائل آئرن سے بنا ہوا ہے۔ اس میں چاقو کے گیٹ والو کی کاٹنے کی صلاحیت اور تیز آئرن کی اعلی طاقت اور سنکنرن مزاحمت ہے۔ یہ ذرات ، ریشوں یا اعلی واسکاسیٹی پر مشتمل میڈیم کے کٹ آف کنٹرول کے لئے موزوں ہے۔ اس کا گیٹ چاقو کے سائز کا یا پچر کے سائز کا ڈھانچہ ہے ، اور نقل و حرکت کی سمت سیال کے لئے کھڑا ہے۔ یہ صرف مکمل طور پر کھلی یا مکمل طور پر بند حالت میں استعمال ہوتا ہے اور بہاؤ کو ایڈجسٹ نہیں کرسکتا ہے۔

بنیادی ڈھانچے کا ڈیزائن

والو جسم اور مواد

والو باڈی ڈکٹائل آئرن سے بنا ہے (جیسے ماڈل PZ73X -10 Q)۔ مربوط ساختی ڈیزائن رساو کے خطرے کو ختم کرتا ہے اور استحکام کو بہتر بناتا ہے۔

گیٹ کے نچلے حصے میں ایک بلیڈ (پچر زاویہ 5 ڈگری -50 ڈگری) ہے ، جو ریشوں اور سلوریز جیسی نجاستوں کو کاٹ سکتا ہے۔ سگ ماہی کی سطح کے انحراف کی تلافی کے لئے لچکدار گیٹ کو قدرے درست شکل دی جاسکتی ہے۔

مہر اور ڈرائیو

سگ ماہی کی سطح کاربائڈ سرفیسنگ یا پی ٹی ایف ای مواد سے بنی ہے ، جس میں اسٹیل پلیٹ کی سپورٹ فورس کے ساتھ مل کر آہستہ بند مہر کو حاصل کرنے ، ہوائی جہاز کے رگڑ کو کم کرنے اور خدمت کی زندگی کو بڑھانے کے لئے بنایا گیا ہے۔ کام کرنے کے مختلف حالات کی آٹومیشن کی ضروریات کو پورا کرنے کے لئے دستی ، بجلی ، نیومیٹک یا بیول گیئر ڈرائیو کی حمایت کرتا ہے۔

امریکی معیار
ANSI/AWWA C509 کو ڈیزائن کریں
ASME B16 سے آمنے سامنے جہت۔ 10-2000 (ISO 3 سیریز)
sme/ansi b16 کو flange اور سوراخ کرنے والی. 42-1998
برطانوی معیار
BS5163 ، BS5150 پر ڈیزائن کریں
BS5163 (ISO 3 سیریز ، ISO19 سیریز) کے لئے آمنے سامنے جہت
BS4504 PART1 (EN1092) پر فلانج اور ڈرلنگ
جرمنی کا معیار
DIN3352 کے لئے ڈیزائن
DIN3202 (F4: ISO 14 سیریز ؛ F5: ISO 15 سیریز) سے آمنے سامنے جہت
BS EN1092 کو فلانج اور ڈرلنگ



ڈکٹائل آئرن چاقو گیٹ والو



فوائد

• weear لباس اور دباؤ کی مزاحمت: ڈکٹائل آئرن میں اعلی تناؤ کی طاقت ہوتی ہے (عام کاسٹ آئرن سے بہتر) ، اور سخت سگ ماہی کی سطح انتہائی کھردرا میڈیا (جیسے سلیگ اور گودا) کا مقابلہ کرسکتی ہے۔
• lowlowlow بہاؤ کے خلاف مزاحمت کا ڈیزائن: بہاؤ چینل سیدھا ہوتا ہے جب مکمل طور پر کھلا ہوتا ہے ، کم پریشر ڈراپ کے ساتھ ، بڑے بہاؤ کے منظرناموں کے لئے موزوں ہوتا ہے۔
• easy ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ entive ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ این کی بحالی: کومپیکٹ ڈھانچہ ، ہلکے وزن ، اور والو کے جسم کا چیمبر فری ڈیزائن ناپاک جمع کرنے کو کم کرتا ہے اور بحالی کی فریکوئنسی کو کم کرتا ہے۔

درخواستیں

• ماحولیاتی تحفظ اور سیوریج کا علاج: پائپ رکاوٹ (جیسے پیپر میکنگ انڈسٹری میں سیوریج کنٹرول) کو روکنے کے لئے ریشوں اور ٹھوس ذرات پر مشتمل سیوریج کو کاٹ دیں۔
• mining میننگ اور میٹالرجی: اعلی ویسکیٹی یا ذرہ پر مشتمل میڈیا جیسے گندگی اور کیچڑ کی نقل و حمل پر قابو پالیں۔
• food کھانا اور کیمیائی صنعت: سینیٹری ڈیزائن کو گندگی یا سنکنرن میڈیا کے لئے استعمال کیا جاسکتا ہے (مادی سرٹیفیکیشن کے معیارات کو پورا کرنا ضروری ہے)۔
