متوازی گیٹ والوز

متوازی گیٹ والو ایک والو ہے جس کے گیٹ سگ ماہی کی سطح پائپ لائن کے محور کے لئے کھڑا ہے۔ اس کے افتتاحی اور اختتامی حصے (گیٹ) عمودی لفٹنگ اور کم کرنے کی نقل و حرکت کے ذریعہ درمیانے درجے کے کنٹرول کا احساس کرتے ہیں۔ یہ مکمل کھلی یا مکمل بند حالت کے ل suitable موزوں ہے اور بہاؤ کے ضابطے کے لئے استعمال نہیں ہوتا ہے۔ بنیادی ڈھانچے میں شامل ہیں:

گیٹ: یہ سنگل گیٹ (زور والے پچر یا اسپرنگ پری لوڈ کے ساتھ) اور ڈبل گیٹ (ڈبل پلیٹ متوازی ڈھانچہ ، بہار یا مکینیکل ڈیوائس کے ذریعہ پہلے سے دبے ہوئے اور مہر لگا ہوا ہے) میں تقسیم کیا گیا ہے۔
سگ ماہی کی سطح: سخت مہر دھات کی سرفیسنگ (جیسے 1CR13 ، اسٹیلائٹ 6) کا استعمال کرتی ہے ، اور نرم مہر ربڑ یا پولی ٹیٹرافلووروتھیلین (PTFE) کا استعمال کرتی ہے۔
ڈرائیو اسمبلی: والو اسٹیم ہینڈ وہیل/الیکٹرک ایکچوایٹر سے منسلک ہے تاکہ گیٹ کو اٹھ کر گرنے اور گرنے کے ل. چلایا جاسکے۔

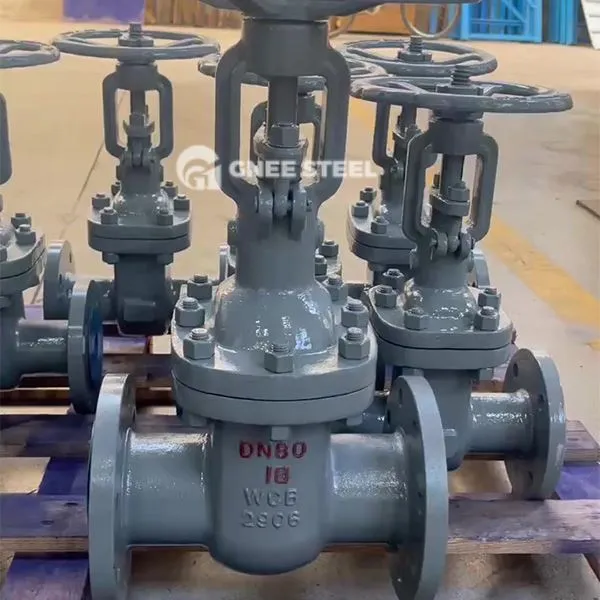

متوازی گیٹ والوز



قابل اطلاق منظرنامے اور حدود
‌
فائدہ کا منظر:
temperature زیادہ درجہ حرارت اور ہائی پریشر میڈیا: سخت مہر کی قسم بھاپ ، تیل اور گیس پائپ لائنوں کے لئے موزوں ہے (درجہ حرارت کی مزاحمت 600 ڈگری سے کم یا اس کے برابر)۔
openting متناسب افتتاحی اور اختتامی تقاضے ‌: ڈبل گیٹ ڈھانچہ سگ ماہی کی سطح کے لباس کو کم کرتا ہے اور خدمت کی زندگی کو بڑھا دیتا ہے۔
‌
پابندیاں:
flow بہاؤ کو منظم کرنے کے لئے قابل اطلاق نہیں: جزوی افتتاحی بورن کا شکار ہے ، جس سے گیٹ اور والو سیٹ کا کٹاؤ ہوتا ہے۔
part پارٹیکل پر مشتمل میڈیا: سخت مہر کی قسم کی ضرورت ہے ، نرم مہر کو آسانی سے ذرات اور ناکامی کے ذریعہ کھرچ دیا جاتا ہے۔
‌
عام ایپلی کیشنز:
اینجی انڈسٹری: ریفائنری خام تیل پائپ لائن ، جوہری بجلی گھر کو ٹھنڈا کرنے والے پانی کا نظام۔
munupal میونسپل انجینئرنگ ‌: سیوریج ٹریٹمنٹ پلانٹ گندگی ، سلیگ واٹر مکسچر سیال کو کاٹ دیتا ہے
