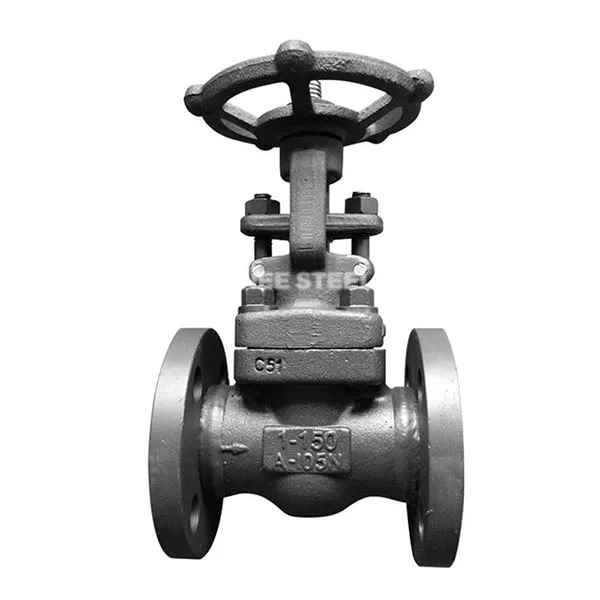

A105 گلوب والو

A105 گلوب والو ASTM A105 جعلی اسٹیل سے بنی ایک جبری سگ ماہی والو ہے ، جو خاص طور پر اعلی درجہ حرارت اور اعلی دباؤ والے پائپ لائن سسٹم میں میڈیم کٹ آف اور فلو کنٹرول کے لئے استعمال ہوتا ہے۔ اس کی بنیادی خصوصیات میں شامل ہیں:

mater ماد features ہ خصوصیات: A105 ایک کم کاربن جعلی اسٹیل (20 کاربن اسٹیل کی طرح) ہے ، جس میں اعلی طاقت ، اعلی درجہ حرارت اور اعلی دباؤ کی مزاحمت ہے ، اور کام کے حالات کا مقابلہ 570 ڈگری تک کرسکتا ہے۔
se سیلنگ ڈیزائن: والو ڈسک اور والو سیٹ کی سگ ماہی سطحیں اکثر سخت مصر (جیسے اسٹیلائٹ) کے ساتھ ویلڈیڈ ہوتی ہیں ، جو لباس سے مزاحم اور کٹاؤ سے بچنے والا ہے ، اور دو طرفہ سخت سگ ماہی حاصل کرتا ہے۔
st سٹرکچرل فارم: یہ مکمل قطر یا کم قطر کے ڈیزائن کی حمایت کرتا ہے ، اور والو کا احاطہ مختلف تنصیب کے منظرناموں کو اپنانے کے لئے سیلف سیلنگ ، تھریڈ یا ویلڈیڈ کنکشن کو اپناتا ہے۔

‌ASTM A105\/A105M‌: والو فرجنگ کی کیمیائی ساخت اور مکینیکل خصوصیات کی وضاحت کرتا ہے۔
‌GB\/T 12228-2006 ‌: چینی معیار کاربن اسٹیل کو معاف کرنے کی تکنیکی حالات کی وضاحت کرتا ہے۔
‌ ڈیزائن اور مینوفیکچرنگ کے معیارات:
Ansisi B16.34‌: اعلی دباؤ والے والو ڈیزائن کی تصریح ، کلاس 150 ~ 2500 دباؤ کی سطح کا احاطہ ؛
ASSME B16.25‌: بٹ ویلڈنگ کے اختتام کے لئے ساختی طول و عرض اور نالی کی ضروریات ؛
‌JB\/T 3595‌: گھریلو پاور اسٹیشن والو قبولیت کا معیار ، طاقت کی تصدیق اور سیلنگ کارکردگی

خصوصیات ‌
pressure دباؤ اور درجہ حرارت کی مزاحمت ‌: ‌

دباؤ کی حد: کلاس 150 ~ کلاس 2500 (PN16 ~ PN420) کا احاطہ کرتے ہوئے ، 16 ~ 32MPA اعلی دباؤ والے منظرناموں کی حمایت کرتے ہیں۔ ‌

درجہ حرارت کی حد: -29 ڈگری ~ +570 ڈگری ، اعلی درجہ حرارت کے ماڈل پاور اسٹیشن بھاپ کے نظام کے ل suitable موزوں ہیں۔ ‌

آپریشنل وشوسنییتا ‌: ‌

فوری افتتاحی اور بند کرنا: والو ڈسک میں ایک مختصر فالج ہوتا ہے (جب برائے نام قطر 25 ٪ ~ 30 ٪ پر کھولا جاتا ہے تو زیادہ سے زیادہ بہاؤ پہنچ جاتا ہے) ، اور کھولنے اور بند ہونے کا وقت بہت کم ہوتا ہے۔ ‌

اثر مزاحم ڈیزائن: پانی کے ہتھوڑے کے اثر کو روکنے کے ل the نڈنگ وزن بند ہونے والے ٹارک کو متوازن کرتا ہے۔ ‌

بحالی کی سہولت: ‌

آن لائن بحالی ‌: مرکزی جسم کے الٹی سگ ماہی ڈھانچے سے شٹ ڈاؤن بحالی کی تعدد کو کم کیا جاتا ہے۔ ‌

پیکنگ آپٹیمائزیشن ‌: رساو کے خطرے کو کم کرنے کے لئے ڈبل پیکنگ آستین خود بخود ایڈجسٹ ہوجاتی ہے۔



A105 گلوب والو



انتخاب کی سفارشات

کام کرنے کی حالت موافقت:

ہائی پریشر اور اعلی درجہ حرارت کا منظر: کلاس 1500 یا اس سے اوپر کو ترجیح دی جاتی ہے ، اور والو باڈی میٹریل کروم مولبڈینم اسٹیل (WC6) ہے۔

سنکنرن میڈیا: سگ ماہی کی سطح کو سخت کھوٹ کے ساتھ ویلڈڈ کیا جاتا ہے ، اور والو اسٹیم سنکنرن کے تحفظ کے لئے 316 سٹینلیس سٹیل سے بنا ہوتا ہے۔

آپریشن موڈ سلیکشن:

بار بار افتتاحی اور بند ہونا: نیومیٹک یا الیکٹرک ایکچوایٹر کی تشکیل (IP67 تحفظ کی سطح کو پورا کرنا ضروری ہے) ؛

دستی آپریشن: 80 والوز سے کم یا اس کے برابر DN آپریٹنگ ٹارک کو کم کرنے کے لئے کیڑے گیئر باکس کا استعمال کرسکتا ہے۔

تنصیب کا فارم:

خلائی محدود منظر نامہ: ویلڈنگ کے اختتام یا کمپیکٹ فلانج کنکشن (اے این ایس آئی بی 16.5) کو منتخب کریں۔

بار بار بے ترکیبی کی ضروریات: رنگ سے منسلک بونٹ ڈھانچہ (آر جے فلانج) کو ترجیح دی جاتی ہے
