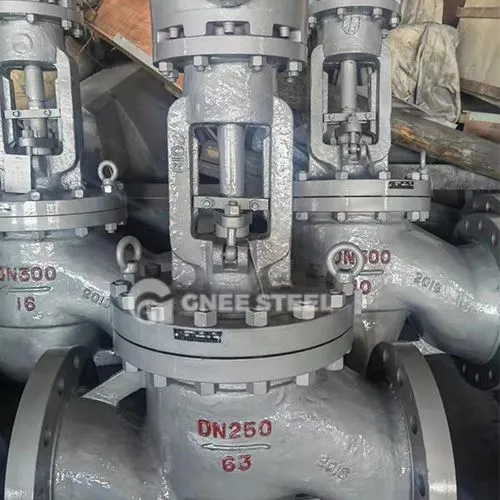

API 6D گلوب والو

API 6D گلوب والو ایک جبری مہر اسٹاپ والو ہے جو امریکی پیٹرولیم انسٹی ٹیوٹ (API) کے ذریعہ تیار کردہ API 6D معیار کے مطابق ڈیزائن ، تیار اور معائنہ کیا گیا ہے۔ یہ خاص طور پر پائپ لائن سسٹم میں استعمال ہوتا ہے جس میں اعلی دباؤ اور اعلی خطرہ والے میڈیا جیسے تیل اور قدرتی گیس کے ساتھ سخت کام کرنے والے حالات میں حفاظت اور وشوسنییتا کو یقینی بنایا جاسکتا ہے۔ اس کی بنیادی وضاحتیں شامل ہیں:

ڈیزائن کا معیار: API 6D اور API 602 (چھوٹے قطر کے والوز کے لئے اضافی معیار) پر عمل کریں۔
ٹیسٹ کا معیار: API 598 کے مطابق سگ ماہی اور طاقت کے ٹیسٹ لے جائیں۔
کنکشن کا معیار: فلانج سائز ANSI B16.5 سے میل کھاتا ہے ، اور ساختی لمبائی ANSI B16.10 کے ساتھ تعمیل کرتی ہے۔

بنیادی افعال اور تکنیکی خصوصیات
بنیادی افعال

میڈیا آف آف: والو ڈسک کے جبری سگ ماہی ڈھانچے اور والو سیٹ کے ذریعہ پائپ لائن میڈیا کو کاٹ یا مربوط کریں ، جو مائعات ، گیسوں اور بھاپ کے لئے موزوں ہے۔
ہائی پریشر موافقت: 150lb ~ 1500lb (کچھ ماڈلز 2500lb تک پہنچ جاتے ہیں) کے برائے نام دباؤ کی حمایت کرتا ہے ، جو طویل فاصلے پر تیل اور گیس پائپ لائنوں اور تطہیر والے یونٹوں کے لئے موزوں ہے۔

tech ٹیکنیکل خصوصیات

materatory‌: والو جسم زیادہ تر جعلی اسٹیل یا سٹینلیس سٹیل (جیسے 304\/316L) سے بنا ہوتا ہے ، جو اعلی درجہ حرارت اور سنکنرن کے خلاف مزاحم ہے۔
sening سیلنگ ڈیزائن: لباس کے خلاف مزاحمت اور درجہ حرارت کی مہر لگانے کی اعلی کارکردگی کو بہتر بنانے کے لئے کاربائڈ سگ ماہی کی سطح (جیسے اسٹیلائٹ کھوٹ) کی اوورلینگ۔
drive ڈرائیو موڈ: خودکار کنٹرول کی ضروریات کو پورا کرنے کے لئے دستی (ہینڈ وہیل\/گیئر باکس) یا الیکٹرک ایکچوایٹر کی حمایت کرتا ہے۔

سائز: DN 15--400 ملی میٹر
دباؤ: pn 10-64 ، 125-900 lb
میڈیم: پانی ، ہوا ، گیس ، وغیرہ
درجہ حرارت: -29 ~ +450 c
مواد: کاسٹ آئرن ، کاربن اسٹیل ، سٹینلیس سٹیل
ڈیزائن: ASME B16.34 ؛ DIN 3356 ؛ BS1873
معائنہ اور جانچ: API 598\/API 6D ؛ DIN 3230 ؛ BS5146
آمنے سامنے: ASME B16.10 ؛ DIN 3202 ؛ BS2080 ؛



API 6D گلوب والو



انتخاب اور بحالی کے مقامات

انتخاب کی سفارشات

ہائی پریشر کے منظرنامے: جعلی اسٹیل والو باڈی + کاربائڈ سگ ماہی سطح کے ماڈل (جیسے J41W سیریز) کو ترجیح دی جاتی ہے۔
سنکنرن میڈیا: سٹینلیس سٹیل میٹریل + بیلو سیلنگ ڈھانچہ (جیسے J941H سیریز) استعمال کیا جاتا ہے۔
بحالی کی وضاحتیں

وقتا فوقتا انشانکن: ہر 6 ماہ بعد (API 598 معیار کے مطابق) سگ ماہی ٹیسٹ انجام دیں۔
آپریشن کی وضاحتیں: ضرورت سے زیادہ جبری بندش سے پرہیز کریں جو والو اسٹیم کی خرابی کا سبب بن سکتے ہیں ، اور جب ضروری ہو تو چکنا پن شامل کریں۔
