I. ساخت اور تنصیب کے طریقے

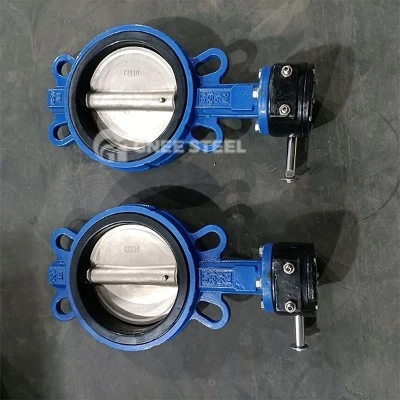

1. ویفر - ٹائپ کنکشن
ساختی خصوصیات:
والو کے جسم میں دونوں سروں پر ہموار سگ ماہی سطحوں کے ساتھ ، فلانگس کا فقدان ہے۔
دو پائپ فلانگس کے مابین "کلیمپڈ" ہونے پر انحصار کرتا ہے (سرشار سگ ماہی گاسکیٹ کی ضرورت ہوتی ہے ، جیسے ، این بی آر یا پی ٹی ایف ای)۔
تنصیب کا عمل:
بولٹ کے سوراخوں کو سیدھ کرتے ہوئے ، دو فلانگڈ پائپوں کے درمیان والو رکھیں۔
سگ ماہی گاسکیٹ داخل کریں (والو کے جسم کے ہر طرف سے ایک ؛ کچھ ڈیزائن ایک گسکیٹ کا استعمال کرتے ہیں)۔
فلانج کلیمپنگ فورس کے ذریعہ سگ ماہی کے حصول کے لئے بولٹ داخل کریں اور اخترن کو سخت کریں۔
کلیدی لوازمات:
کسی والو flanges کی ضرورت نہیں ہے۔ صرف بولٹ ، گری دار میوے ، اور گسکیٹ پائپ فلانج کی خصوصیات سے مماثل ہیں۔
2. flanged کنکشن
ساختی خصوصیات:
والو نے براہ راست "چہرہ - سے - face face" پائپ flanges کے ساتھ رابطے کے لئے پری - ڈرلڈ بولٹ سوراخوں کے ساتھ مربوط کاسٹ یا ویلڈیڈ فلانگس کو مربوط کیا ہے۔
تنصیب کا عمل:
والو فلانج اور پائپ فلانج کے درمیان ایک سگ ماہی گاسکیٹ رکھیں۔
بولٹ کے سوراخوں کو سیدھ کریں ، بولٹ داخل کریں ، اور بولٹ پری لوڈ کے ذریعے سگ ماہی حاصل کرنے کے لئے اخترن کو سخت کریں۔
کلیدی لوازمات:
بولٹ ، گری دار میوے ، اور ایک واحد گسکیٹ جو فلانج کی خصوصیات سے مماثل ہے۔
ii. تجویز کردہ درخواستیں
1. وافر - ٹائپ تیتلی والوز
جگہ - مجبوری علاقوں: مثال کے طور پر ، گھنے پائپنگ یا اندرونی سامان کی لائنوں والے پمپ کمرے۔
کم/میڈیم - دباؤ ، اعتدال پسند - درجہ حرارت میڈیا: مثال کے طور پر ، پانی کی فراہمی ، گندے پانی ، HVAC نظام (1.6MPA سے کم یا اس کے برابر دباؤ ، درجہ حرارت 120 ڈگری سے کم یا اس کے برابر)۔
لاگت - حساس ، کم - بحالی کے منظرنامے: مثال کے طور پر ، میونسپل واٹر پروجیکٹس ، صنعتی کولنگ سسٹم۔
2. تتلی والے والوز flanged
اعلی - دباؤ/اعلی - درجہ حرارت میڈیا: مثال کے طور پر ، پیٹرو کیمیکلز ، قدرتی گیس (2.5MPA سے زیادہ یا اس کے برابر دباؤ ، درجہ حرارت 400 ڈگری سے کم یا اس کے برابر)۔
اعلی - سیلنگ - مطالبہ کی درخواستیں: مثال کے طور پر ، آتش گیر/دھماکہ خیز (ایل پی جی ، میتھانول) یا زہریلا/مؤثر میڈیا (ایسڈ/الکالی حل)۔
بار بار - بحالی کے نظام: مثال کے طور پر ، کیمیائی پلانٹ پائپ لائنوں کو باقاعدگی سے معائنہ کی ضرورت ہوتی ہے۔
بڑے - قطر والوز (300 سے زیادہ یا اس کے برابر DN): flanged قسم آسان سیدھ اور مستحکم سگ ماہی کو یقینی بناتی ہے۔
iii. انتخاب کے تحفظات
میڈیا پیرامیٹرز:
For pressure >1.6MPa or temperature >120 ڈگری ، flanged قسم ترجیح دی جاتی ہے۔
کم - دباؤ/محیط - درجہ حرارت ، کے لئےویفر قسم قابل عمل ہے۔
خلائی رکاوٹیں:
اگر محوری جگہ محدود ہے (جیسے ، سخت سامان کے فرق) ، ویفر قسم واحد آپشن ہے۔
بحالی کی تعدد:
کثرت سے برقرار رکھنے والی لائنوں کے لئے (جیسے ، ری ایکٹر فیڈ والوز) ، flanged قسمtime ٹائم ٹائم کو کم کرتا ہے۔
پائپ مطابقت:
مماثلت سے بچنے کے لئے فلانج کی وضاحتیں (جیسے ، PN1.6/DN100) کی تصدیق کریں۔
ویفر کی قسم کے ل sure ، یقینی بنائیں کہ پائپ فلانج وقفہ کاری والو جسم کی لمبائی سے مماثل ہے۔
