ASTM A216 WCB سیگمنٹ بال والوامریکی معیاری کاربن اسٹیل کاسٹنگ ڈبلیو سی بی مواد سے بنا ایک سیگمنٹڈ بال والو ہے۔ یہ بنیادی طور پر اعلی درجہ حرارت، ہائی پریشر، اور غیر سنکنرن میڈیا کے ساتھ صنعتی پائپ لائن کے نظام میں استعمال کیا جاتا ہے، اور بہترین طاقت، سگ ماہی، اور ویلڈیبلٹی ہے.
ASTM A216 WCB سیگمنٹ بال والو، ہائی پریشر سٹیم سسٹمز کے لیے خصوصی،مفت حسب ضرورت قیمت حاصل کریں۔

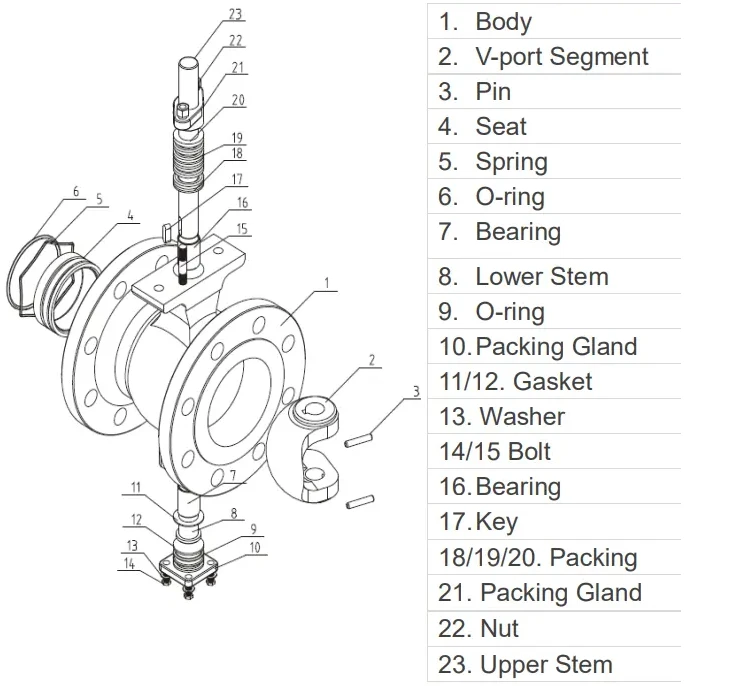

A216 WCB سیگمنٹ بال والو ڈرائنگ
ASTM A216 WCB سیگمنٹ بال والو - تفصیلی معلومات
| آئٹم | تفصیلات |
|---|---|
| معیارات | ASTM A216 WCB (باڈی میٹریل) API 6D، ASME B16.34 (ڈیزائن اور مینوفیکچرنگ) ANSI B16.5 / B16.47 (بجلی والے سرے) |
| والو کی قسم | سیگمنٹ بال والو (V-پورٹ بال والو یا کنٹرول بال والو کے نام سے بھی جانا جاتا ہے) |
| برائے نام قطر | DN15–DN600 (½"–24") |
| پریشر کی درجہ بندی | کلاس 150–کلاس 600 (PN16–PN100) |
| آپریٹنگ درجہ حرارت | -30 ڈگری سے +425 ڈگری (اعلی-درجہ حرارت کی خدمت کے لیے موزوں) |
| قابل اطلاق میڈیا | پانی، بھاپ، تیل، گیس، اور غیر-کھانے والے یا ہلکے سنکنار سیال |
| کنکشن ختم کریں۔ | Flanged (معیاری)، بٹ ویلڈ (اختیاری) |
| ایکٹیویشن | دستی، نیومیٹک، الیکٹرک، ہائیڈرولک |
| جسمانی مواد | ASTM A216 WCB(ویلڈ ایبل کاربن اسٹیل کاسٹنگ، چینی ZG230-450 کے برابر) |
| گیند کا مواد | سٹینلیس سٹیل (مثال کے طور پر، SS304/SS316)، یا الیکٹرو لیس نکل چڑھانا (ENP) کے ساتھ کاربن سٹیل |
| سگ ماہی کی قسم | نرم مہر (PTFE/RTFE) یا دھاتی مہر (اسٹیلائٹ اوورلے) |
| تعمیل | API 6D, ISO 5208, GB/T 12237 |
ASTM A216 WCB سیگمنٹ بال والو کی اہم خصوصیات
- اعلی-طاقت جسمانی تعمیر
ASTM A216 WCB کاسٹ کاربن اسٹیل سے بنایا گیا ہے، جس کی تناؤ کی طاقت ہے485–655 MPa اور 250 MPa سے زیادہ یا اس کے برابر طاقت پیدا کرتا ہے، بہترین دباؤ کی مزاحمت اور اثر کی سختی پیش کرتا ہے۔
- اعلی درجے کی اعلی-درجہ حرارت کی کارکردگی
تک مسلسل آپریشن کے قابل+425 ڈگری، اسے پاور پلانٹس اور پیٹرو کیمیکل سہولیات میں بھاپ، گرم تیل اور دیگر اعلی-درجہ حرارت کے نظام کے لیے مثالی بناتا ہے۔
- بہترین ویلڈیبلٹی
WCB مواد اچھی ویلڈ جوائنٹ کی سالمیت کو یقینی بناتا ہے، زیادہ تر معاملات میں پہلے سے گرم کیے بغیر پائپ لائنوں میں براہ راست بٹ ویلڈنگ کی اجازت دیتا ہے، تنصیب کی وشوسنییتا کو بڑھاتا ہے۔
- عین مطابق بہاؤ کنٹرول
V-کی شکل والی سیگمنٹ گیند قابل بناتی ہے۔لکیری یا مساوی-فیصد بہاؤ کی خصوصیات، عمل آٹومیشن سسٹمز میں درست تھروٹلنگ کنٹرول فراہم کرنا۔
- کم بہاؤ مزاحمت اور توانائی کی کارکردگی
مکمل-بور ڈیزائن دباؤ میں کمی کو کم کرتا ہے، پمپنگ توانائی کی کھپت کو کم کرتا ہے اور نظام کی کارکردگی کو بہتر بناتا ہے۔
- ایک سے زیادہ سگ ماہی کے اختیارات
نرم مہر: PTFE/RTFE، ANSI کلاس VI کے رساو کی درجہ بندی حاصل کرتا ہے (10 پی پی ایم سے کم یا اس کے برابر)، 200 ڈگری تک درجہ حرارت کے لیے موزوں
دھاتی مہر: سٹیلائٹ-لپت والی نشستیں، 550 ڈگری تک برداشت کرتی ہیں، کٹاؤ اور ذرات کے رگڑ کے خلاف مزاحم، ہائی-دباؤ والی بھاپ کے لیے مثالی
- فائر-محفوظ اور مخالف-جامد ڈیزائن
کی تعمیل کرتا ہے۔API 607 فائر-محفوظ جانچ: جب نرم مہریں جل جاتی ہیں، دھات-سے-دھات کا رابطہ جزوی سیلنگ کو برقرار رکھتا ہے
بلٹ ان-اینٹی-جامد آلہ آپریشن کے دوران پیدا ہونے والی جامد بجلی کو محفوظ طریقے سے خارج کرتا ہے
- آسان دیکھ بھال
بیک سیٹ ڈیزائن کو نمایاں کرتا ہے جو لائن سے والو کو ہٹائے بغیر دباؤ کے تحت پیکنگ کو تبدیل کرنے کی اجازت دیتا ہے، ڈاؤن ٹائم کو کم کرتا ہے۔
- وسیع درخواست کی حد
عام طور پر آئل ریفائننگ، قدرتی گیس پروسیسنگ، بوائلر سسٹم، کیمیکل ری ایکٹر، اور واٹر ٹریٹمنٹ پلانٹس میں اہم کنٹرول لوپس میں استعمال ہوتا ہے۔

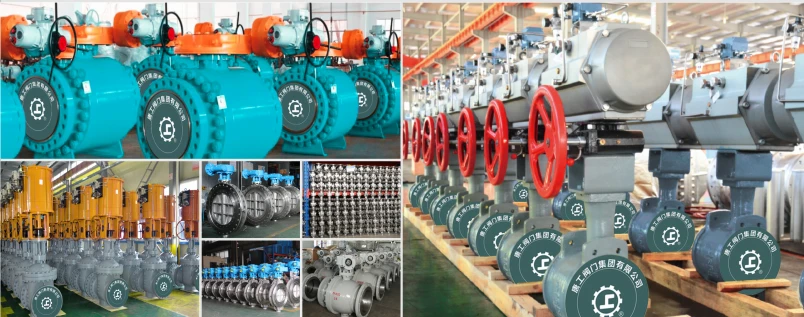

ASTM A216 گریڈ WCB سیگمنٹ بال والو فیکٹری
اکثر پوچھے گئے سوالات
ASTM A216 گریڈ WCB کیا ہے؟
ASTM A216 گریڈ WCB ایک ویلڈ ایبل کاربن اسٹیل کاسٹنگ میٹریل ہے جو زیادہ درجہ حرارت کے حالات کے لیے موزوں ہے، جو بڑے پیمانے پر پریشر بیئرنگ اجزاء جیسے والوز، فلینجز اور پائپ فٹنگس کی تیاری میں استعمال ہوتا ہے۔ اس کی تناؤ کی طاقت 485-655 MPa ہے اور اس کے قابل اطلاق درجہ حرارت کی حد -29 ڈگری سینٹی گریڈ سے 427 ڈگری سینٹی گریڈ ہے۔
ASTM A216 WCB کی سختی کیا ہے؟
ASTM A216 WCB مواد خود ایک سختی کی قدر کی وضاحت نہیں کرتا ہے، اور اس کی سختی گرمی کے علاج کے عمل اور مخصوص مصنوعات کی شکل کے لحاظ سے مختلف ہو سکتی ہے، لیکن برینل سختی (HB) کی حد عام طور پر 150-220 HB کے درمیان ہوتی ہے۔
