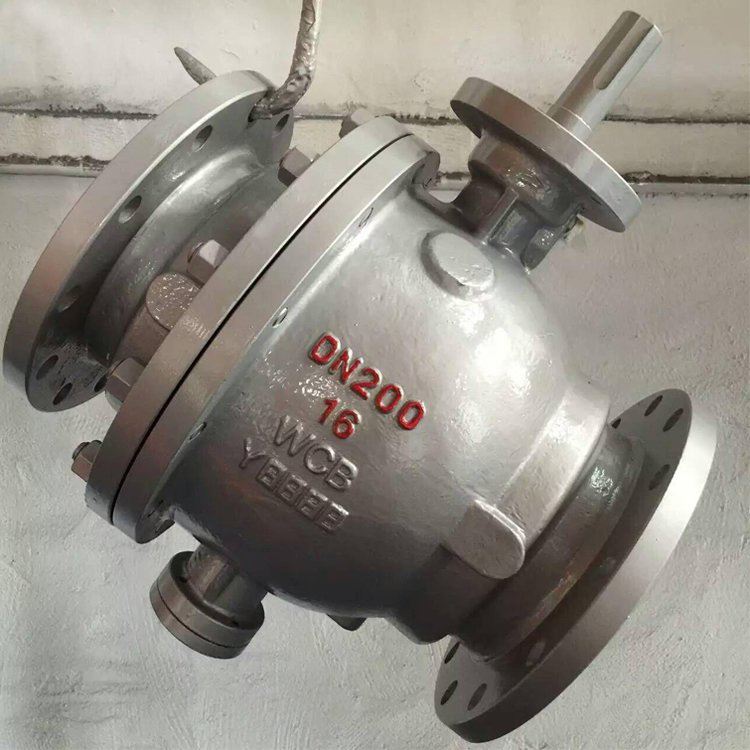

ASTM A216 WCB Trunnion بال والو

ASTM A216 WCB Trunnion بال والوایک اعلی-کارکردگی، ہیوی-ڈیوٹی والا صنعتی والو ہے جو اہم بہاؤ کنٹرول ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔

WCB مواد:کاسٹ کاربن اسٹیل کی نمائندگی کرتا ہے، دباؤ کے لیے سب سے زیادہ استعمال ہونے والا مواد-جس میں غیر-صنعتی خدمات میں پرزے ہوتے ہیں۔

ٹرونین ماونٹڈ ڈیزائن:تیرتے ہوئے بال والوز کے برعکس، ٹرنیئن والو میں گیند کو اوپر اور نیچے کے سپورٹ (ٹرنیئنز) کے ذریعے فکس کیا جاتا ہے۔ یہ ڈیزائن آپریٹنگ ٹارک کو کم کرتا ہے اور اعلی-دباؤ اور بڑے-قطر کی ایپلی کیشنز میں اعلی سگ ماہی استحکام اور حفاظت کو یقینی بناتا ہے۔

بلک آرڈر کی چھوٹ تمام کلاس 150-2500 WCB بال والوز پر دستیاب ہے – اپنا RFQ ابھی بھیجیں۔

ASTM A216 WCB Trunnion بال والو کی تفصیل سے معلومات

جسمانی مواد:ASTM A216 WCB (کاسٹ کاربن اسٹیل)

گیند کی قسم:ٹرونین ماونٹڈ بال

سگ ماہی کا مواد:سافٹ سیٹڈ (PTFE، RPTFE، Devlon، PEEK) یا میٹل-سے-میٹل سیٹڈ

آپریشن:لیور، ورم گیئر، نیومیٹک، الیکٹرک، یا ہائیڈرولک ایکچویٹر

کنکشن کی قسم:Flanged (RF, RTJ)، بٹ-ویلڈ (BW)

تعمیر:2-ٹکڑا یا 3-ٹکڑا بولا ہوا جسم

ASTM A216 WCB Trunnion ماونٹڈ بال والو پروڈکٹ رینج

سائز کی حد:2" سے 48" (DN50 – DN1200)

پریشر کلاس:کلاس 150 سے کلاس 2500 (PN16 – PN420)

درجہ حرارت کی حد:-29 ڈگری سے 425 ڈگری (سیٹ کے مواد پر منحصر ہے)

قابل اطلاق میڈیا:تیل، قدرتی گیس، پانی، بھاپ، اور کیمیائی پیٹرولیم مصنوعات۔

Trunnion ماونٹڈ بال والو ڈیزائن اور تعمیل

فائر-محفوظ ڈیزائن:آگ کے دوران اور بعد میں سگ ماہی کی سالمیت کو برقرار رکھنے کے لیے API 607/API 6FA کے مطابق۔

مخالف-جامد ڈیزائن:جامد تعمیر کو روکنے کے لیے گیند، تنے اور جسم کے درمیان گراؤنڈ کرنے والے آلات سے لیس۔

اڑا-پروف اسٹیم:تنے کو زیادہ اندرونی دباؤ میں باہر نکلنے سے روکنے کے لیے ڈیزائن کیا گیا ہے۔

NACE تعمیل:کھٹی گیس (H2S) ماحول کے لیے NACE MR0175 سرٹیفیکیشن کے ساتھ دستیاب ہے۔

ASTM A216 WCB Trunnion ماونٹڈ بال والو کی خصوصیات

ڈبل بلاک اور بلیڈ (DBB):جب والو بند ہوتا ہے، دونوں اپ اسٹریم اور ڈاون اسٹریم سیٹیں میڈیا کو روکتی ہیں، جس سے جسم کے گہا کے دباؤ کو ڈرین والو کے ذریعے نکالا جاسکتا ہے۔

خود کو-حاصل کرنے والی نشستیں:جب اسپرنگ پری لوڈ سے زیادہ ہو جاتا ہے تو پائپ لائن میں جسم کی گہا سے اضافی دباؤ خود بخود چھوڑ دیتا ہے۔

ایمرجنسی سیلنٹ انجکشن:والوز 6" اور اس سے بڑے سیٹ کو نقصان پہنچنے کی صورت میں عارضی مہر فراہم کرنے کے لیے عام طور پر سیلنٹ انجیکشن فٹنگ سے لیس ہوتے ہیں۔

کم آپریٹنگ ٹارک:ٹرونین بیئرنگ ڈیزائن رگڑ کو کم کرتا ہے، جس سے زیادہ دباؤ میں بھی آسانی سے کام کیا جا سکتا ہے۔

ASTM A216 WCB Trunnion ماونٹڈ بال والو سائز کی حد اور پریشر کلاس

ASTM A216 WCB Trunnion بال والو ڈیزائن کے معیارات

ڈیزائن اور تیاری:API 6D/ISO 14313/ASME B16.34

آمنے سامنے (اختتام سے آخر تک):ASME B16.10 / API 6D

Flanged End سٹینڈرڈ:ASME B16.5 (24" سے کم یا اس کے برابر کے لیے) / ASME B16.47 (26" سے زیادہ یا اس کے برابر کے لیے)

بٹ-ویلڈ (BW) اختتام:ASME B16.25

معائنہ اور ٹیسٹ: API 6D/ API 598

فائر-محفوظ ٹیسٹ:API 607 ​​/ API 6FA

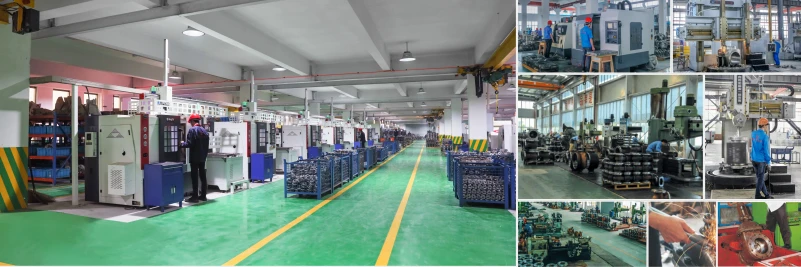

GNEE ASTM بال والو ورکشاپ

اکثر پوچھے گئے سوالات

ASTM A216 گریڈ WCB کیا ہے؟

ASTM A216 گریڈ WCBصنعتی دنیا میں سب سے زیادہ استعمال ہونے والے کاربن اسٹیل مواد میں سے ایک ہے، خاص طور پر پریشر-کے پرزوں جیسے والوز، پمپس اور فٹنگز کے لیے۔

بال والو میں ٹرنین کا مقصد کیا ہے؟

کا بنیادی مقصد aٹرنینہےمیکانکی طور پر گیند کو لنگر انداز کریں۔اوپر اور نیچے، اسے ایک مقررہ پوزیشن میں رکھنا۔

ASTM A216 GR WCB اور ASTM A105 میں کیا فرق ہے؟

کے درمیان بنیادی فرقASTM A216 WCBاورASTM A105میں واقع ہےمینوفیکچرنگ کے عمل: WCB ہے۔کاسٹ سٹیلجبکہ A105 ہے۔جعلی سٹیل.
