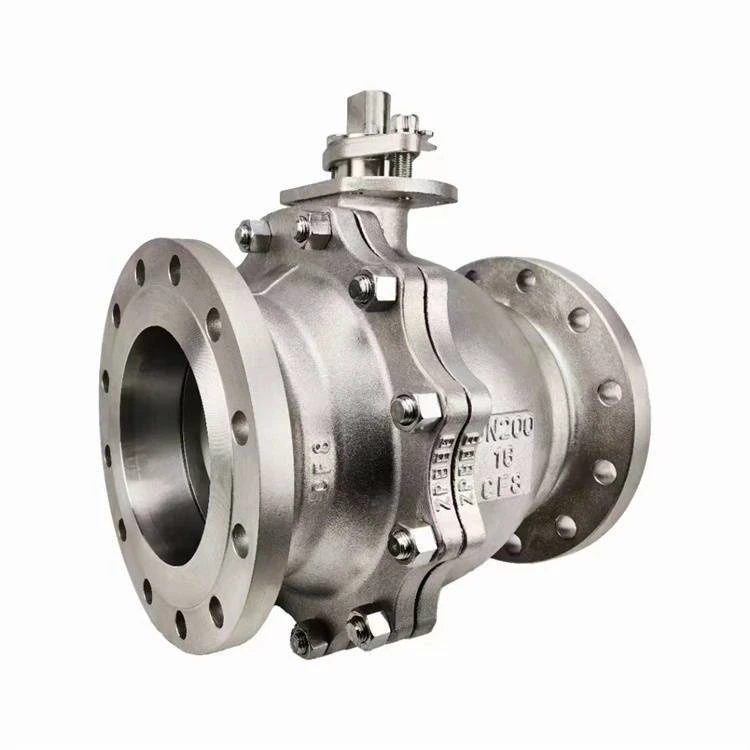

ASTM A351 CF8 فلوٹنگ بال والو

مواد کا تجزیہ: ASTM A351 CF8

ASTM A351: یہ امریکن سوسائٹی فار ٹیسٹنگ اینڈ میٹریلز (ASTM) کی طرف سے قائم کردہ معیاری تصریح ہے۔پرزوں پر مشتمل پریشر-کے لیے آسٹینیٹک اسٹیل کاسٹنگ.

CF8: یہ ASTM A351 معیار کے تحت ایک مخصوص سٹینلیس سٹیل کاسٹنگ گریڈ ہے۔

مساوات: جعل سازی یا پلیٹوں کے لیے مساوی درجہ ہے۔اے آئی ایس آئی 304سٹینلیس سٹیل.

کیمیائی ساخت: یہ بنیادی طور پر پر مشتمل ہے۔18% کرومیم (کروڑ)اور8% نکل (نی).

خصوصیات: یہ بہترین سنکنرن مزاحمت، اعلیٰ مکینیکل خصوصیات، اور اچھی ویلڈیبلٹی پیش کرتا ہے۔ یہ ماحولیاتی سنکنرن کے ساتھ ساتھ بہت سے نامیاتی اور غیر نامیاتی کیمیکلز کے خلاف انتہائی مزاحم ہے۔

فیکٹری کی تازہ ترین قیمت حاصل کریں۔ASTM A351 CF8 بال والوز کے لیے۔ آج ہی اپنے حصولی اخراجات کو بچائیں!

ساختی تجزیہ: تیرتی گیند

"فلوٹنگ بال" سے مراد وہ مخصوص طریقہ ہے جس کے ذریعے گیند کو والو باڈی کے اندر محفوظ اور سپورٹ کیا جاتا ہے۔

کام کرنے کا اصول: اس ڈیزائن میں، گیند کو سپورٹ شافٹ (ٹرونین) کے ذریعے فکس نہیں کیا جاتا ہے۔ اس کے بجائے، یہ "تیرتا" ہے اور دو لچکدار والو سیٹوں کے ذریعہ جگہ پر رکھا جاتا ہے۔

سگ ماہی کا طریقہ کار: جب والو بند پوزیشن میں ہوتا ہے اور میڈیا کے دباؤ کا شکار ہوتا ہے، تو اوپر کا دباؤ گیند کو تھوڑا سا نیچے کی طرف دھکیلتا ہے۔ اس کی وجہ سے گیند ڈاون اسٹریم سیٹ کے خلاف مضبوطی سے دباتی ہے، جس سے ایک قابل اعتماد مہر بنتی ہے (اکثر اسے "ڈاؤن اسٹریم سیلنگ" اثر کہا جاتا ہے)۔

خصوصیات: ساخت سادہ ہے اور بہترین سگ ماہی کارکردگی فراہم کرتا ہے ۔ تاہم، چونکہ گیند پر دباؤ کا بوجھ براہ راست والو سیٹوں پر منتقل ہوتا ہے، اس لیے تیرتے ہوئے بال والوز عام طور پر اس کے لیے موزوں ہوتے ہیں۔چھوٹے سے درمیانے سائز کے(مثال کے طور پر، DN15–DN200) اورکم سے درمیانے درجے کا دباؤسیٹوں پر ضرورت سے زیادہ پہننے سے بچنے کے لیے حالات۔

مواد کی فہرست

ڈیزائن کے معیارات

ڈیزائن اور مینوفیکچرنگ: API 6D, ASME B16.34, BS 5351, ISO 17292

چہرہ-سے-چہرے کے طول و عرض: ASME B16.10, GB/T 12221

فلانج کنکشن سٹینڈرڈ: ASME B16.5 (24" اور نیچے کے لیے)، EN 1092-1

بٹ-ویلڈ (BW) کنکشن سٹینڈرڈ: ASME B16.25

معائنہ اور جانچ: API 598، API 6D

فائر-محفوظ ڈیزائن: API 607 ​​/ API 6FA (اختیاری ترتیب)

تکنیکی خصوصیات

فلوٹنگ بال ڈیزائن: گیند میڈیا کے دباؤ کے تحت بے گھر ہو جاتی ہے، ایک سخت مہر کو یقینی بنانے کے لیے نیچے کی نشست کے خلاف مضبوطی سے دباتی ہے۔

پروف اسٹیم کو-اڑا دیں۔: غیر معمولی اندرونی دباؤ کی صورت میں تنے کو والو کے جسم سے خارج ہونے سے روکتا ہے۔

اینٹی-سٹیٹک ڈیوائس: اسٹیم/گیند اور اسٹیم/باڈی کے درمیان جامد بجلی خارج کرنے اور چنگاریوں کو روکنے کے لیے چشمے لگائے جاتے ہیں۔

مکمل پورٹ / کم شدہ پورٹ: مکمل پورٹ ڈیزائن انتہائی کم بہاؤ مزاحمت پیش کرتا ہے اور خنزیر کے کاموں میں سہولت فراہم کرتا ہے۔

ISO 5211 ماؤنٹنگ پیڈ: نیومیٹک یا برقی ایکچیوٹرز کی آسان اور براہ راست تنصیب کے لیے ڈیزائن کیا گیا ہے۔

لاکنگ ڈیوائس: غیر مجاز یا حادثاتی آپریشن کو روکنے کے لیے والو کو مکمل طور پر کھلی یا مکمل طور پر بند پوزیشن میں بند کیا جا سکتا ہے۔

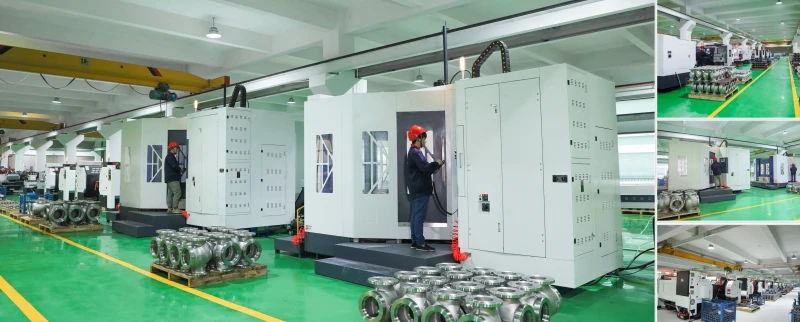

ASTM A351 CF8 فلوٹنگ بال والو فیکٹری

اکثر پوچھے گئے سوالات

ASTM A351 CF8 مواد کیا ہے؟

ASTM A351 CF8 ایک آسٹینیٹک سٹینلیس سٹیل کا مواد ہے جو کاسٹنگ پر مشتمل پریشر-کی تیاری کے لیے استعمال ہوتا ہے۔ یہ صنعتی آلات میں بڑے پیمانے پر استعمال ہوتا ہے-جیسے والوز، فلینجز، اور پائپ فٹنگز-اور خاص طور پر اچھی طرح سے-درجہ حرارت کے ماحول میں ایپلی کیشنز کے لیے موزوں ہے۔

یہ مادی معیار امریکن سوسائٹی فار ٹیسٹنگ اینڈ میٹریلز (ASTM) کی طرف سے قائم کیا گیا تھا اور اسے باضابطہ طور پر ASTM A351/A351M-معیاری تفصیلات برائے کاسٹنگ، Austenitic، پریشر کے لیے-مشتمل حصوں کے طور پر نامزد کیا گیا ہے۔ اس کی کیمیائی ساخت اور مکینیکل خصوصیات سخت صنعتی ضروریات کو پورا کرتی ہیں۔ CF8 304 سٹینلیس سٹیل کے عام کاسٹ گریڈ سے مماثل ہے، بہترین سنکنرن مزاحمت، سختی اور ویلڈیبلٹی پیش کرتا ہے۔

تیرتا ہوا بال والو کیسے کام کرتا ہے؟

ایک تیرتا ہوا بال والو درمیانے درجے کے دباؤ کو استعمال کرتے ہوئے گیند کو نیچے کی طرف مضبوطی سے دھکیل کر یک طرفہ سیلنگ حاصل کرتا ہے۔ اس کا بنیادی آپریٹنگ اصول والو گہا کے اندر گیند کی "تیرتی" حالت پر انحصار کرتا ہے۔ کھولنے اور بند کرنے کے لیے والو اسٹیم کی صرف 90 ڈگری گردش کی ضرورت ہوتی ہے، جو سادہ آپریشن اور انتہائی کم بہاؤ مزاحمت پیش کرتا ہے۔
