ASTM A351 CF8M بال والو سے تعمیر کیا گیا ایک اعلی-کارکردگی والا صنعتی والو ہے۔CF8M سٹینلیس سٹیل-کاسٹ کے برابرAISI 316 سٹینلیس سٹیل-سخت ماحول جیسے پیٹرو کیمیکل، پاور جنریشن، سمندری پانی کو صاف کرنے، اور فارماسیوٹیکل ایپلی کیشنز میں سنکنرن سیالوں کے آن/آف کنٹرول کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے۔ اس کی کلیدی طاقتیں انتہائی درجہ حرارت کی حدود میں بہترین کارکردگی کے ساتھ ساتھ کلورائڈ تناؤ سنکنرن کریکنگ، پٹنگ، اور آکسیڈیشن کے خلاف غیر معمولی مزاحمت میں مضمر ہیں۔
والوز سپر کریٹیکل یونٹس اور سمندری پانی کو صاف کرنے کے منصوبوں کے لئے سب سے اوپر انتخاب ہیں! A351 CF8M بال والو آپ کے بنیادی سامان کی حفاظت کرتا ہے۔کیس کی تفصیلات اور خصوصی پیشکش حاصل کرنے کے لیے کلک کریں!
ASTM A351 CF8M بال والو کی تفصیل سے معلومات
| آئٹم | تفصیلات |
|---|---|
| جسمانی مواد | ASTM A351 CF8M (Austenitic سٹینلیس سٹیل کاسٹنگ) |
| مساوی مواد | AISI 316, EN 1.4408, ZG07Cr19Ni11Mo2 |
| برائے نام قطر | DN15 ~ DN300 (1/2" ~ 12") |
| پریشر کی درجہ بندی | کلاس 150 ~ 1500 (PN16 ~ PN250) |
| کنکشن ختم کریں۔ | Flanged، بٹ ویلڈ، ساکٹ ویلڈ |
| ایکٹیویشن کی قسم | دستی، نیومیٹک، الیکٹرک (اختیاری) |
| سگ ماہی کی ساخت | نرم مہر (PTFE/RTFE)، دھاتی مہر (اسٹیلائٹ اوورلے) |
| آپریٹنگ درجہ حرارت | -196 ڈگری ~ 537 ڈگری (سیٹ مواد کے لحاظ سے مختلف ہوتی ہے) |
| قابل اطلاق میڈیا | پانی، تیل، تیزاب، الکلیس، بھاپ، کلورائیڈ-پر مشتمل سیال، اور دیگر corrosive میڈیا |
| جانچ کے معیارات | API 598 (والو پریشر ٹیسٹنگ)، ISO 5208 کلاس B کے رساو کی شرح |
ASTM A351 CF8M بال والو تکنیکی تفصیلات
| arameter زمرہ | تفصیلات |
|---|---|
| کیمیائی ساخت (wt%) | C 0.08 سے کم یا اس کے برابر، Si اس سے کم یا اس کے برابر 1.00، Mn اس سے کم یا اس کے برابر 2.00، P اس سے کم یا اس کے برابر 0.035، S اس سے کم یا اس کے برابر 0.03، Cr: 16.0–18.5، Ni: 10.0–14.0، Mo:32–0 |
| مکینیکل پراپرٹیز | تناؤ کی طاقت 485 MPa سے زیادہ یا اس کے برابر، پیداوار کی طاقت 205 MPa سے زیادہ یا اس کے برابر، لمبا 30% سے زیادہ یا اس کے برابر |
| PREN (پٹنگ ریزسٹنس مساوی نمبر) | 25.5 سے زیادہ یا اس کے برابر (مو مواد کے ذریعے بہتر) |
| گرمی کا علاج | پانی بجھانے کے ساتھ 1050-1120 ڈگری پر حل اینیلنگ |
| معدنیات سے متعلق معیاری | ASTM A351/GB/T 12230 |
| جعلی مساوی گریڈ | ASTM A182 F316 |
| سنکنرن مزاحمت | HCl، H₂SO₄، NaCl حل کے لیے بہترین مزاحمت؛ سمندری اور غیر ملکی ماحول کے لیے خاص طور پر موزوں |
| فائر-محفوظ ڈیزائن | API 607 / API 6FA فائر ٹیسٹنگ کے تقاضوں کی تعمیل کرتا ہے۔ |
| اینٹی-سٹیٹک فیچر | کنڈکٹو اسپرنگ میں بنایا گیا- جامد چارج جمع ہونے سے روکتا ہے۔ |
| بلو-آؤٹ پروف اسٹیم | نیچے-انٹری اسٹیم ڈیزائن ہائی پریشر میں حفاظت کو یقینی بناتا ہے۔ |
ASTM A351 CF8M بال والو ڈیزائن کے معیارات
| معیاری زمرہ | معیاری کوڈ | تفصیل |
|---|---|---|
| مواد کی تفصیلات | ASTM A351 CF8M | دباؤ-پرزوں پر مشتمل آسٹینیٹک سٹینلیس سٹیل کاسٹنگ کی کیمیائی اور مکینیکل خصوصیات کو کنٹرول کرتا ہے |
| والو ڈیزائن | API 6D/ISO 17292 | پیٹرولیم، قدرتی گیس، اور صنعتی پائپ لائن سسٹمز میں استعمال ہونے والے بال والوز کے لیے ڈیزائن |
| چہرہ-سے-چہرے کے طول و عرض | ASME B16.10 | انٹرچینج ایبلٹی اور انسٹالیشن کی مطابقت کے لیے والو کی لمبائی کو معیاری بناتا ہے۔ |
| فلینج کنکشنز | ASME B16.5/GB/T 9113 | بولٹنگ مطابقت کے لیے فلینج کے طول و عرض اور درجہ بندی کی وضاحت کرتا ہے۔ |
| ویلڈنگ ختم | ASME B16.25 | بٹ اور ساکٹ ویلڈنگ کے سروں کی تیاری اور طول و عرض کی وضاحت کرتا ہے۔ |
| آگ کی جانچ | API 607 / API 6FA | فائر-پوسٹ-فائر حالات کے تحت محفوظ کارکردگی کی توثیق کرتا ہے۔ |
| پریشر ٹیسٹنگ | API 598 / ISO 5208 | لازمی شیل اور سیٹ کے رساو کی جانچ کے طریقہ کار |
| مفرور اخراج | ISO 15848-1 کلاس A | سخت ماحولیاتی ضوابط کو پورا کرتے ہوئے، کم سے کم تنے کے رساو کو یقینی بناتا ہے۔ |
| مخالف-جامد ضرورت | بی ایس 6364 | کم درجہ حرارت سروس والوز میں اینٹی-سٹیٹک ڈیزائن کے لیے حوالہ معیار |
ASTM A351 CF8M بال والو مصنوعات کی خصوصیات
- اعلی سنکنرن مزاحمت: مولبڈینم (2–3%) کلورائیڈ کے خلاف مزاحمت کو نمایاں طور پر بڑھاتا ہے
- زیرو-لیکیج سیلنگ: دوہری-سیل کے اختیارات-ایلسٹومیرک (PTFE/RTFE) یا دھات-سے-میٹل (اسٹیلائٹ)-دو طرفہ سخت شٹ آف کو یقینی بناتے ہوئے، ISO 5208 کلاس B کے معیارات پر پورا اترتے ہیں۔
- اعلی-قابل اعتماد تعمیر: اڑا-آؤٹ پروف اسٹیم اور اینٹی-سٹیٹک ڈیزائن خطرناک ماحول میں محفوظ آپریشن کو یقینی بناتا ہے
- درجہ حرارت کی وسیع رینج: کرائیوجینک (-196 ڈگری) سے اعلی درجہ حرارت (537 ڈگری) حالات تک مستحکم کارکردگی
- طویل سروس کی زندگی: 12,000 سائیکل برداشت کے ٹیسٹ کے ذریعے تصدیق شدہ؛ 10MPa دباؤ میں بھی کم رساو کو برقرار رکھتا ہے۔
- اسمارٹ انٹیگریشن تیار ہے۔: جسم پر M12×1.5 تھریڈڈ پورٹ پیشن گوئی کی دیکھ بھال اور ڈیجیٹل پلانٹ مینجمنٹ کے لیے پریشر مانیٹرنگ ماڈیولز کے ساتھ انضمام کی اجازت دیتا ہے۔

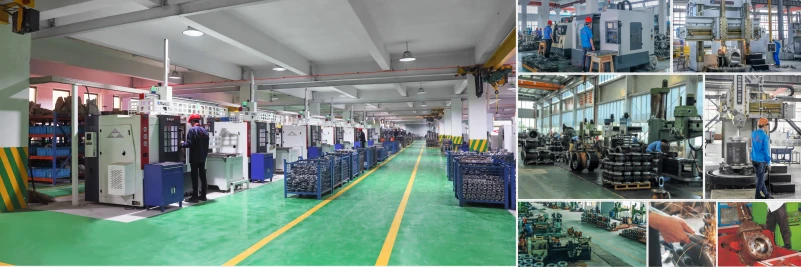

GNEE ASTM A351 CF8M بال والو فیکٹری
اکثر پوچھے گئے سوالات
CF8M بال والو کی دباؤ کی درجہ بندی کیا ہے؟
ASTM A351 CF8M بال والوز کی پریشر کی درجہ بندی ان کے ساختی ڈیزائن اور اطلاق کے معیارات کے لحاظ سے مختلف ہوتی ہے، عام درجہ بندی 1000 WOG اور 1500 psi. 1000 WOG بتاتی ہے کہ والو 1000 psi کے آپریٹنگ پریشر کو برداشت کر سکتا ہے (تقریباً 9، MPium گیس، 9، 6 میں تیل یا 6 میڈیا کے لیے موزوں)۔ ہائی پریشر والے صنعتی نظاموں تک۔ سخت آپریٹنگ حالات کے لیے اعلی وضاحتیں کلاس 1500 (تقریباً 25 MPa) تک پہنچ سکتی ہیں۔
بال والوز کے لیے کون سے API معیارات استعمال کیے جاتے ہیں۔
اہم API معیارات جن کی بال والوز تعمیل کرتے ہیں ان میں API 6D، API 608، اور API 598 شامل ہیں۔ یہ معیارات بال والوز کے ڈیزائن، مینوفیکچرنگ، کارکردگی کی جانچ، اور معائنہ کے تقاضوں کی وضاحت کرتے ہیں، اور تیل، گیس اور کیمیائی صنعتوں میں بڑے پیمانے پر استعمال ہونے والی بنیادی خصوصیات ہیں۔
