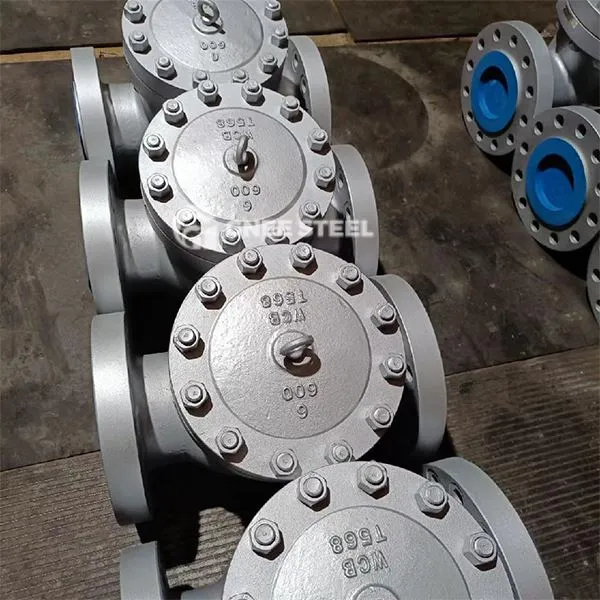

API 594 سوئنگ چیک والو

API 594 سوئنگ چیک والو ایک طرفہ فلو کنٹرول والو کی ایک قسم ہے جو امریکی پٹرولیم انسٹی ٹیوٹ (API) معیار کے مطابق ہے۔ یہ صنعتی پائپ لائنوں جیسے پٹرولیم اور کیمیائی صنعتوں کے لئے ڈیزائن کیا گیا ہے۔ یہ میڈیم کو پیچھے بہنے سے روکنے کے لئے ایک مقررہ محور کے گرد والو ڈسک کو گھوماتے ہوئے کھولا اور بند ہے۔ اس کا بنیادی ڈیزائن API 594 معیار کی پیروی کرتا ہے اور پتلی شیٹ ، گھٹن اور ڈبل فلانج ڈھانچے کے لئے موزوں ہے۔

بنیادی ڈھانچہ اور ڈیزائن
‌ والو باڈی اور کنکشن فارم:
‌ والو باڈی میٹریل: عام طور پر استعمال شدہ ڈبلیو سی بی ، سی ایف 8 ، سی ایف 3 اور دیگر کاسٹ اسٹیل یا سٹینلیس سٹیل ، جو اعلی درجہ حرارت اور اعلی دباؤ کے لئے موزوں ہے (جیسے کلاس 1550 ~ 2500 ، درجہ حرارت کی حد -196 ڈگری ~ 540 ڈگری) ؛
‌ کنکشن کا طریقہ: ویفر کی قسم (مختصر ساخت کی لمبائی) ، ڈبل فلانج یا ویلڈنگ ، جو ASME B16.5 ، GB\/T 9113 اور دیگر معیارات کے لئے موزوں ہے۔
fl فلیپ اور سگ ماہی کا نظام:
سنگل فلیپ یا ڈبل ​​فلیپ سوئنگ ڈیزائن ، ڈبل فلیپ ڈھانچہ پانی کے ہتھوڑے کے اثر کو کم کرسکتا ہے۔
سگ ماہی کی سطح سخت کھوٹ (جیسے 13 سی آر) یا جسمانی سخت علاج سے بنا ہے تاکہ اے این ایس آئی کلاس VI رساو کی سطح کو یقینی بنایا جاسکے۔
تیز ردعمل (اختتامی وقت) کے حصول کے لئے موسم بہار کی مدد سے بند ہونا (جیسے ٹورسن اسپرنگ)<0.5 seconds).
بنیادی کارکردگی کے پیرامیٹرز
‌ دباؤ کی حد: کلاس 15 0 ~ 2500 (PN100\/42.0MPA تک) ؛
app ایپلیکیبل میڈیا: پانی ، بھاپ ، تیل ، تیزابیت والے میڈیا (جیسے نائٹرک ایسڈ ، ایسٹک ایسڈ) اور مضبوط آکسائڈائزنگ سیال۔
‌ سائز کی حد: DN50 ~ 1500 ملی میٹر (NPS 2 "~ 60") ؛
st انسٹالیشن سمت: افقی یا عمودی پائپ لائنوں میں انسٹال کیا جاسکتا ہے۔



API 594 سوئنگ چیک والو



فوائد
compomact Compact ڈھانچہ ‌: ویفر قسم کے ڈیزائن کی لمبائی روایتی فلانج والو کا صرف 1\/4 ~ 1\/8 ہے ، جس سے تنصیب کی جگہ کی بچت ہوتی ہے۔ ‌

تیز ردعمل: موسم بہار کی مدد سے بند ہونے سے پانی کے ہتھوڑے کو پہنچنے والے نقصان کو کم کیا جاتا ہے اور پمپ اور پائپ لائنوں کی حفاظت ہوتی ہے۔ ‌

سنکنرن مزاحمتی: مواد سٹینلیس سٹیل (316\/304) ، ڈوپلیکس اسٹیل (F51\/F53) یا ہسٹیلائے ہوسکتا ہے ، جو انتہائی میڈیا کے مطابق ڈھال سکتا ہے۔ ‌

لانگ لائف: سخت مہر کے ڈھانچے میں عمدہ لباس مزاحمت اور کم بحالی کی فریکوئنسی ہے۔ ‌

معیاری اور مطابقت ‌: یہ نظام کی مطابقت کو یقینی بنانے کے لئے بین الاقوامی معیارات جیسے API 594 اور ASME B16.34 کے مطابق ہے۔
