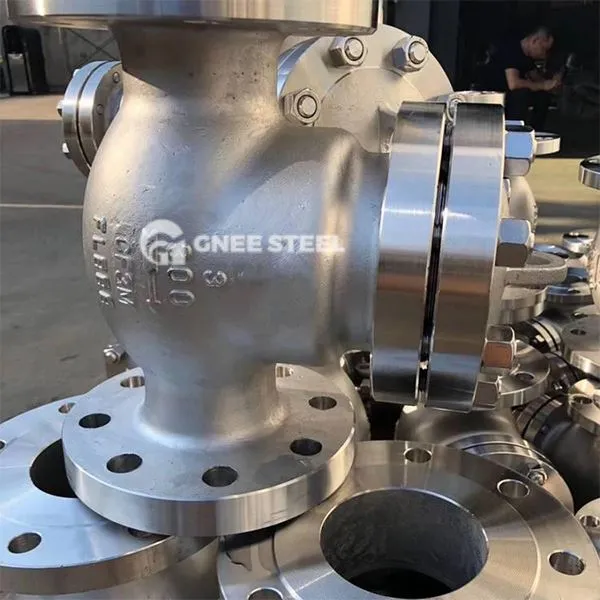

کریوجینک سوئنگ چیک والو

کریوجینک سوئنگ چیک والو ایک خودکار والو ہے جو خاص طور پر کم درجہ حرارت کے کام کرنے والے حالات (جیسے مائع قدرتی گیس ، مائع نائٹروجن اور دیگر میڈیا) کے لئے استعمال ہوتا ہے۔ یہ میڈیم کے بہاؤ پر انحصار کرتا ہے تاکہ والو ڈسک کے افتتاحی اور بند ہونے پر قابو پالیں تاکہ میڈیم کو پیچھے سے بہنے سے روکا جاسکے ، پمپ کو الٹ ہونے سے بچایا جاسکے اور کنٹینر کے دباؤ سے نجات کو قابو سے باہر ہونے سے۔ اس کے ڈیزائن کو سیل کی وشوسنییتا اور عمل کی حساسیت کو یقینی بنانے کے ل {-196 ڈگری کے نیچے انتہائی کم درجہ حرارت والے ماحول کو پورا کرنا ہوگا۔

بنیادی ڈھانچہ
body جسم اور مادی ‌:
lowlow-temperature موافقت ‌: والو باڈی کم درجہ حرارت والے اسٹیل (جیسے LCB) ، Austenitic سٹینلیس سٹیل (304\/316L) یا ڈوپلیکس اسٹیل (F51\/F53) سے بنا ہے تاکہ مادے کی سرد ٹوٹنے کی ناکامی سے بچا جاسکے۔
sening سیلنگ جزو: کم درجہ حرارت کی مہر لگانے کی کارکردگی کو بہتر بنانے کے ل the دھات کی والو سیٹ اور والو ڈسک کا مماثل ہے (سخت مصر دات اختیاری طور پر سرفیسنگ ہوسکتا ہے)۔
disc ڈسک ڈیزائن:
st ڈھانچہ: والو ڈسک محور کے چاروں طرف قبضہ کے ذریعے گھومتی ہے ، کشش ثقل یا موسم بہار کی امداد پر بھروسہ کرتی ہے تاکہ جلد ہی دوبارہ بحالی اور اختتامی اثر کو کم کیا جاسکے۔
antanti- فریجنگ ڈیزائن: والو ڈسک اور والو سیٹ کے درمیان رابطے کی سطح کو کم درجہ حرارت کے کام کے حالات میں آئس جام سے روکا جاتا ہے۔
connection کنکشن کا طریقہ: کم درجہ حرارت پائپنگ سسٹم لے آؤٹ کے لئے موزوں ، فلانج یا کلیمپ کی تنصیب۔
تکنیکی پیرامیٹرز ‌ ٹیمپریچر رینج: -196 ڈگری ~ +80 ڈگری (خصوصی ڈیزائن کو +200 ڈگری تک بڑھایا جاسکتا ہے) ؛ pressure دباؤ کی سطح: کلاس 1550 ~ 600LB (PN10 ~ 100MPA) ؛ ‌ ڈیمیٹر رینج: DN50 ~ 1200 ملی میٹر (NPS 2 "~ 48") ؛ lag لیکج لیول: اے این ایس آئی کلاس وی معیار سے ملتا ہے ، کم درجہ حرارت والے میڈیا کے رساو کا کوئی خطرہ نہیں ہے۔



کریوجینک سوئنگ چیک والو



درخواستیں
liquified صاف ستھرا قدرتی گیس (LNG): LNG ٹینک inlet اور آؤٹ لیٹ پائپ لائنوں کا اینٹی بیک فلو ؛ ‌ ائر علیحدگی یونٹ: مائع آکسیجن اور مائع نائٹروجن کی ترسیل کے نظام کا ایک طرفہ کنٹرول ؛ cre کیمیکل کریوجینک اسٹوریج: ایتھیلین ، مائع امونیا اور دیگر میڈیا کی پائپ لائنوں کا اینٹی بیک فلو۔ ara ایرو اسپیس فیول سسٹم: مائع ہائیڈروجن اور مائع آکسیجن پروپیلنٹ پائپ لائنوں کی حفاظت کی ضمانت۔

فوائد
crycryogenic کارکردگی: سرد کریکنگ اور مہر کی ناکامی سے بچنے کے لئے مواد اور ڈیزائن کی ڈبل اصلاح ؛ ‌ فاسٹ رسپانس: میڈیم بیک فلو کو نظام کے دباؤ کے اتار چڑھاو سے بچنے کے لئے والو ڈسک بند کرنے کا وقت 1 سیکنڈ سے بھی کم ہے۔ lowlowlow بہاؤ کے خلاف مزاحمت ڈیزائن: مکمل قطر کا بہاؤ چینل پریشر ڈراپ کو کم کرتا ہے اور اعلی بہاؤ کریوجینک میڈیا کے لئے موزوں ہے۔ loving طویل زندگی کی بحالی: سخت مہر کا ڈھانچہ اور کم درجہ حرارت اینٹی سنکنرن کوٹنگ لباس کی شرح کو کم کرتی ہے۔
