ڈسک چیک والو کی تفصیل

ڈسک چیک والو سوئنگ چیک والو کی ایک قسم ہے۔ اس کی بنیادی خصوصیت یہ ہے کہ وہ ڈسک کے سائز کا والو ڈسک کو افتتاحی اور اختتامی حصے کے طور پر استعمال کرتا ہے ، اور والو سیٹ چینل کے گھومنے والے شافٹ کے گرد گھومتے ہوئے یکطرفہ بہاؤ کنٹرول کا احساس کرتا ہے۔ یہ والو درمیانے اور بڑے قطر ، کم بہاؤ کی شرح اور مستحکم فلو اسٹیٹ پائپ لائنوں کے لئے ڈیزائن کیا گیا ہے ، خاص طور پر درمیانے درجے کے بیک فلو کے زیادہ خطرہ والے مناظر کے لئے۔
درجہ بندی کے طول و عرض:

By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600) ، ملٹی ڈسک ڈیزائن اختتامی اثر قوت کو منتشر کرسکتا ہے۔
سیلنگ فارم کے ذریعہ: دھات کی سخت مہر (اعلی درجہ حرارت اور ہائی پریشر کے خلاف مزاحم) ، لچکدار نرم مہر (سنکنرن میڈیا کے مطابق موافقت پذیر)۔
بنیادی ڈھانچہ اور کام کرنے کا اصول
ساختی ساخت
والو باڈی: زیادہ تر کاسٹ اسٹیل ، سٹینلیس سٹیل یا مصر سے بنا ہوا ، DN15 سے DN32 0 0 ؛ ڈسک ڈسک: دھات یا جامع مواد سے بنا ہوا ، ربڑ\/پی ٹی ایف ای کی سطح کو سگ ماہی کرنے کے ل colled شافٹ ل-کو کم کرنے کے لئے تیار کردہ ، کو کم کرنے کے لئے باقاعدگی سے چکنا کرنے کی حمایت کرتا ہے ، اور اس کی ضرورت ہوتی ہے۔ درمیانے بہاؤ کے خلاف مزاحمت کو کم کرنے کے لئے چینل کا ڈیزائن تیار کریں (بہاؤ مزاحمت کے گتانک 0.3 سے کم یا اس کے برابر)۔
کام کرنے کا اصول
فارورڈ فلو: درمیانے درجے کا دباؤ ڈسک کو کھولنے کے لئے شافٹ کے گرد گھومنے کے لئے دباؤ ڈالتا ہے۔ بہاؤ جتنا بڑا ہے ، اتنا ہی بڑا افتتاحی زاویہ (90 ڈگری تک) ؛ ریورس بیک فلو: بیک فلو کو روکنے کے لئے کشش ثقل ، میڈیم ریورس تھرسٹ اور موسم بہار کی مدد (اختیاری) کی کارروائی کے تحت ڈسک تیزی سے بند ہوجاتی ہے

ڈسک چیک والو تفصیلات

برائے نام سائز	2 "~ 40" (DN50 ~ DN1000)
برائے نام دباؤ	کلاس 150 ~ کلاس 2500 (PN10 ~ PN250)
معیار:	API 6D ، API 594 ، ASME B16.34
جسمانی مواد	کاربن اسٹیل ، سٹینلیس سٹیل ، مصر دات اسٹیل ، ڈوپلیکس سٹینلیس سٹیل
اختتامی کنکشن	آر ایف ، بی ڈبلیو ، آر ٹی جے
مصنوعات کا نام	سٹینلیس سٹیل چیک والو کو سنیہ کریں
سرٹیفکیٹ	API ، CE ، ISO ، EAC ، TS
کنکشن اینڈ	ایف ایف تھریڈ (G.NPT ، BSPT ، BSP ، DIN259\/2999)
مناسب میڈیم	پانی ، تیل اور کچھ سنکنرن مائع
کام کرنے کا درجہ حرارت	-40 سے 300 ڈگری c
MOQ	10 پی سی
ادائیگی کی مدت	30 ٪ ٹی ٹی ڈپازٹ ، سامان سامان بھیجنے سے پہلے بیلنس ادا کیا جاتا ہے
پیکیج	پلاسٹک کے تھیلے ------- کاغذ کے خانے ------- کارٹون ------- پلائیووڈ کیسز
ترسیل کا وقت	آرڈر Qty کے مطابق 15-30 دن
شپمنٹ پورٹ	تیانجن ، ننگبو ، شنگھائی
پیدا کرنے کی صلاحیت	10000pcs\/ہفتہ

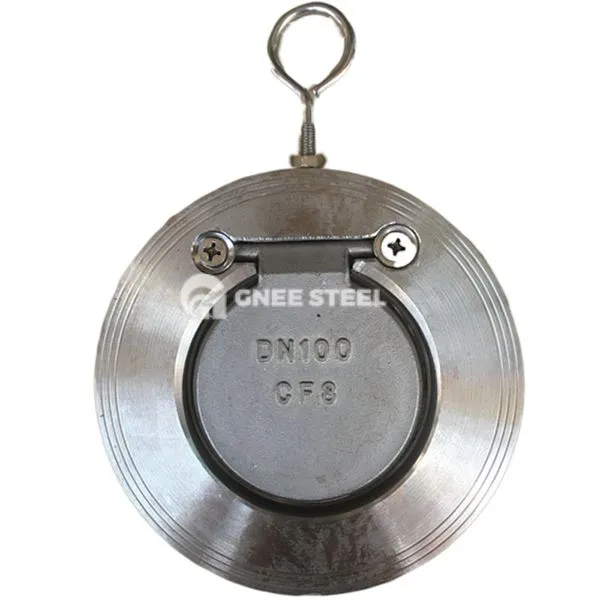

ڈسک چیک والو

کارکردگی کی خصوصیات اور انتخاب کے مقامات
anda اور خصوصیات اور خصوصیات ‌
چھوٹے بہاؤ کی مزاحمت (لفٹ چیک والو سے تقریبا 35 35 ٪ کم) ، کم بہاؤ کی شرح اور اعلی بہاؤ کے منظرناموں کے لئے موزوں ہے۔
لچکدار عمودی\/افقی تنصیب ، کوئی سخت سمت پابندیاں (جب عمودی طور پر انسٹال ہوجاتے ہیں تو ، اس بات کو یقینی بنائیں کہ درمیانے درجے سے اوپر سے اوپر تک بہتا ہے)۔
limimitations اور احتیاطی تدابیر‌
‌ ویک سگ ماہی کی کارکردگی ‌: اعلی صحت سے متعلق اینٹی لیکج کی ضروریات (جیسے ہائیڈروجن پائپ لائنوں) والے مواقع کے لئے موزوں نہیں۔
plow بہاؤ کی پابندی ‌: بار بار اسٹارٹ اسٹاپ یا سخت بہاؤ کے اتار چڑھاو والے سسٹم کو بفر ڈیوائسز کے ساتھ استعمال کرنے کی ضرورت ہے۔
انسٹال اور بحالی ‌: بڑے قطر والے والوز (600 سے زیادہ یا اس کے برابر DN) کو معائنہ پلیٹ فارم سے لیس کرنے کی ضرورت ہے اور شافٹ پہننے کو باقاعدگی سے جانچ پڑتال کی جانی چاہئے۔
