ٹلٹنگ ڈسک چیک والو

ٹلٹنگ ڈسک چیک والو ڈبل سنکی ڈسک ڈیزائن پر مبنی چیک والو ہے۔ یہ روایتی چیک والوز کے اثر اور پانی کے ہتھوڑے کے اثر سے گریز کرتے ہوئے ڈسک کو جھکا کر اور گھومنے کے ذریعہ تیزی سے کھلنے اور بند کرنے کو حاصل کرسکتا ہے۔ یہ کم بہاؤ مزاحمت ، اعلی سگ ماہی اور تیز رفتار ردعمل کے لئے سخت ضروریات کے ساتھ کام کرنے کے حالات کے لئے موزوں ہے۔

features core خصوصیات:

none غیر اثر بند کرنا: ڈسک آہستہ آہستہ والو سیٹ کی سگ ماہی سطح سے رابطہ کرتا ہے تاکہ افتتاحی اور بند ہونے کے دوران مکینیکل تصادم اور شور کو ختم کیا جاسکے۔ stread اسٹریم لائن فلو چینل: وینٹوری قسم کا چینل ڈیزائن ، کم بہاؤ مزاحمت گتانک (روایتی چیک والوز سے تقریبا 40 40 ٪ کم) ، توانائی کی بچت کا اہم اثر۔ mul ملٹی میٹریل موافقت ‌: والو باڈی کا انتخاب سٹینلیس سٹیل ، ہسٹیلی وغیرہ سے کیا جاسکتا ہے ، جو اعلی درجہ حرارت اور سنکنرن میڈیا (جیسے بھاپ ، کیمیکلز) کے لئے موزوں ہے۔ بنیادی ڈھانچہ اور ڈیزائن کی وضاحتیں
‌ کلیدی اجزاء

body جسم اور ڈسک:
والو باڈی ایک لازمی معدنیات سے متعلق عمل کو اپناتا ہے (کچھ پیٹنٹ ڈیزائن سیل سگ ماہی کی وشوسنییتا کو بہتر بنانے کے لئے ایئر پمپ پریشر کو برقرار رکھنے والے شیل کو مربوط کرتے ہیں) ؛
ڈسک ایک ڈبل سینٹرک تتلی کا ڈھانچہ ہے ، اور جھکاؤ والے زاویہ ڈیزائن (جیسے 60 ڈگری سگ ماہی لائن طیارے کا زاویہ) پینڈولم موشن کو محسوس کرتا ہے۔
sy سسٹم کا نظام:
دھات کی سخت مہر (ٹنگسٹن کاربائڈ اسپرےنگ) یا لچکدار نرم مہر (پولیٹیٹرا فلورویتھیلین لائنر) ، صفر رساو کے معیار کی حمایت کرتے ہیں۔
اختتامی اثر قوت کو کم کرنے کے لئے کچھ ماڈلز سست ریٹرن اسپرنگس اور بفر سکرو کے ساتھ سپرد ہیں۔
ڈیزائن کی وضاحتیں

‌ اسٹینڈرڈز: ASME B16.34 (ڈیزائن) ، ASME B16.10 (ساختی لمبائی) ، API 598 (ٹیسٹ) ؛
دباؤ کی سطح: کلاس 15 0 ~ 25 0 0 / pn2.0 ~ 42.0MPA ؛
قطر کی حد: DN15 ~ DN3200۔

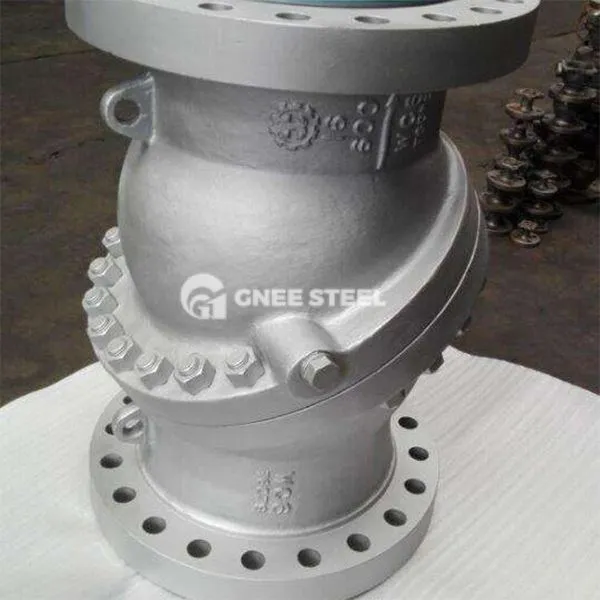

ٹلٹنگ ڈسک چیک والو



فوائد اور انتخاب پوائنٹس
add ایڈیشن کا موازنہ نہیں
open اور اختتامی رفتار: موسم بہار کی مدد سے ماڈل کا اختتامی وقت 0 5 سیکنڈ سے کم یا اس کے برابر ہے ، جو سوئنگ چیک والو سے 2 گنا تیز ہے۔ st انسٹالیشن لچک: افقی ، عمودی اور کسی بھی زاویہ کی تنصیب کی حمایت کرتا ہے (اضافی مدد کی ضرورت نہیں ہے)۔
‌

سلیکشن پوائنٹس
mededia خصوصیات کی خصوصیات ‌: صاف مائع/گیس کو دھات کے مہر پر ترجیح دی جاتی ہے۔ ذرہ پر مشتمل میڈیا کو پری فلٹر کی ضرورت ہوتی ہے۔ pressure دباؤ مماثل: ہائی پریشر لمبی دوری والی پائپ لائنوں (جیسے کلاس 600 اور اس سے اوپر) کو اپنی مرضی کے مطابق جعلی والو باڈیوں کی ضرورت ہوتی ہے۔ conc کنٹرول کی ضروریات: بہاؤ کے ضابطے کے منظرناموں کے لئے الیکٹرک/نیومیٹک ایکچوایٹرز کے ساتھ ذہین ماڈل کا انتخاب کیا جاسکتا ہے۔
