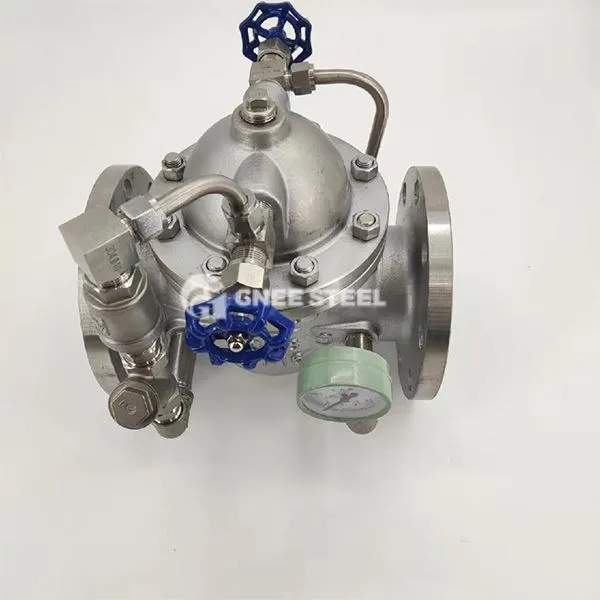

نان سلیم چیک والو

نان سلیم چیک والو ایک والو ہے جو مراحل میں والو ڈسک کو بند کرکے میڈیم کے یکطرفہ بہاؤ کو کنٹرول کرتا ہے۔ اس میں درمیانے کو پیچھے بہنے اور پانی کے ہتھوڑے کے اثرات کو ختم کرنے سے روکنے کے دوہری افعال ہیں۔ یہ خاص طور پر ہائی پریشر ، بڑے بہاؤ اور بار بار اسٹارٹ اور اسٹاپ والے نظاموں کے لئے موزوں ہے۔

تنظیم کا ڈھانچہ

مرکزی ڈھانچہ

والو باڈی: کاربن اسٹیل ، سٹینلیس سٹیل یا خصوصی کھوٹ (جیسے ہسٹیلوی) کے ساتھ کاسٹ ، مختلف میڈیا کی سنکنرن ضروریات کے مطابق ڈھال لیا۔

والو ڈسک: عام سوئنگ سنگل ڈسک یا تتلی ڈبل سنکی ڈیزائن ، جس میں لچکدار مواد جیسے ربڑ اور پولی ٹیٹرافلوورویتھیلین کے ساتھ سگ ماہی کی سطح کا احاطہ کیا گیا ہے۔

بفر جزو

ہائیڈرولک ڈیمپنگ ڈیوائس: سلنڈر یا ہائیڈرولک کنٹرول سسٹم (جیسے ہائیڈرولک سلو کلوزنگ چیک تتلی والو) کے ذریعے اختتامی رفتار کو ایڈجسٹ کریں۔

موسم بہار میں پسٹن ڈھانچہ: چھوٹے قطر والے والوز (جیسے DN50 یا اس سے کم) کے لئے موزوں ہے جس کے لئے تیز ردعمل کی ضرورت ہوتی ہے۔

معاون اجزاء

مائیکرو فلٹرز ، انجکشن والوز ، بال والوز وغیرہ۔ مین والو ایکشن کے وقت کو درست طریقے سے ایڈجسٹ کرنے کے لئے ہائیڈرولک کنٹرول سرکٹ تشکیل دیں۔

عام قطر: 2 - 48 انچ (dn 50 - dn1200)

دباؤ کی حد: کلاس 150 - 2500 lb

اختتامی کنکشن: آر ایف ، آر ٹی جے

کام کا درجہ حرارت: -29 ڈگری ~ +400 ڈگری

مواد: کاربن اسٹیل ، سٹینلیس سٹیل ، مصر دات اسٹیل ، ایلومینیم کانسی ، ٹی آئی

ڈیزائن اور تیاری: API 594

ساختی لمبائی: API 594

کنکشن: ASME B16.5 ، ASME B16.47

ٹیسٹ اور معائنہ: API 598



نان سلیم چیک والو



کارکردگی کے فوائد اور صنعت کی قیمت
‌ پانی کا ہتھوڑا دبانے والا
عام چیک والوز کے مقابلے میں پائپ لائن سسٹم کے تناؤ کے حراستی کو کم کرنے سے ، چوٹی کے پانی کے ہتھوڑے کے دباؤ کو 60-80 ٪ کے ذریعہ کم کرتا ہے۔
ernergy energy کی بچت اور کھپت میں کمی ‌
کم بہاؤ کے خلاف مزاحمت ڈیزائن (بہاؤ مزاحمت کا گتانک 0. 2 سے کم یا اس کے برابر) پمپ کے مستقل آپریشن کی توانائی کی کھپت کو کم کرتا ہے۔
ssassafety اور تعمیل ‌
جوہری طاقت اور کیمیائی صنعت جیسے اعلی خطرہ والے منظرناموں کی حفاظت کے سرٹیفیکیشن کی ضروریات کو پورا کرتے ہوئے ، API 598 ، JB/T 9092 اور دیگر معیارات کی تعمیل کرتا ہے۔
